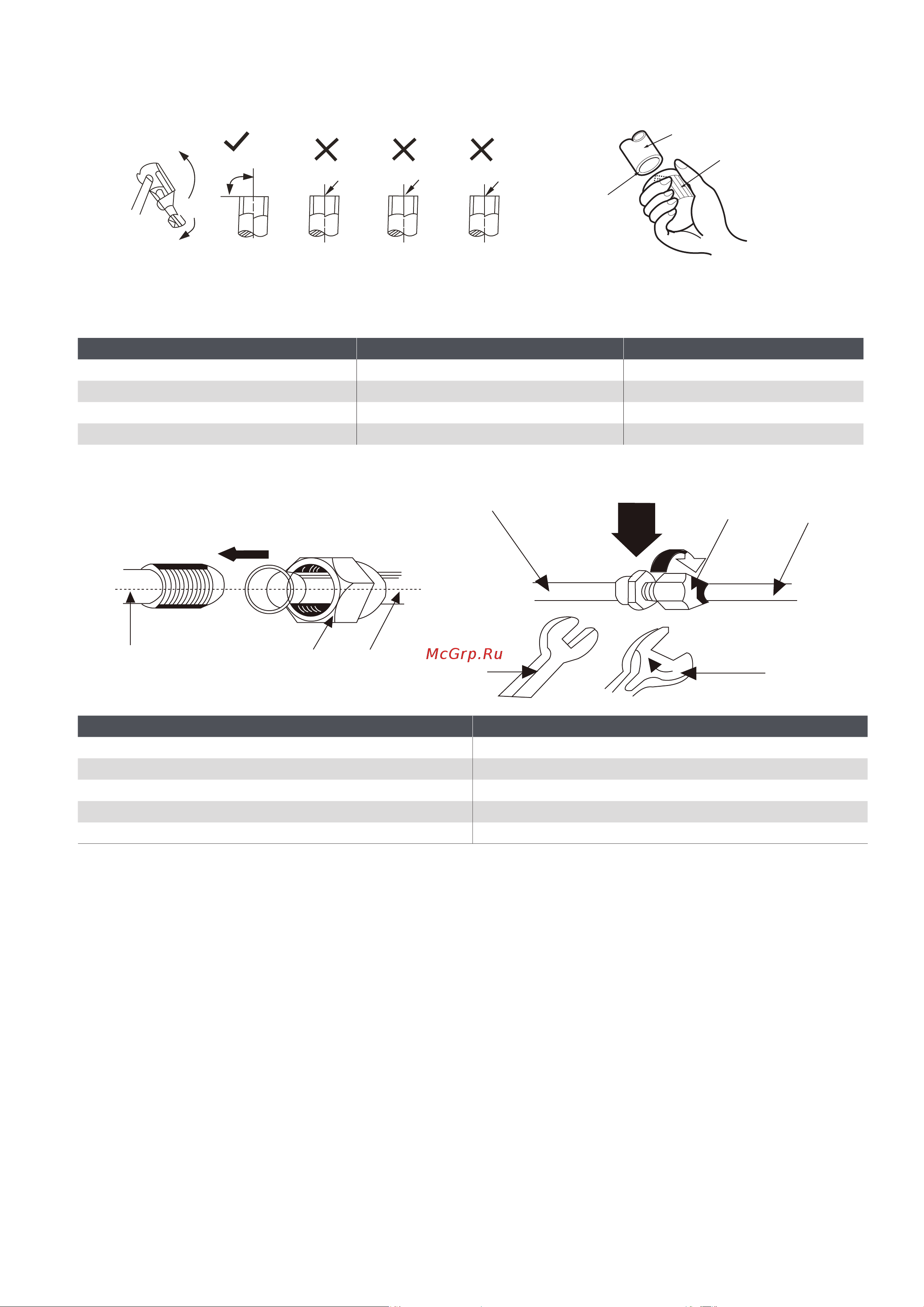

Подключение фреонопровода

● Не допускайте перекручивания и заломов трубы.

● Отрежьте нужную длину трубы. Обработайте края среза. Удалите заусенцы.

Скошенный

90°

Шероховатый Заусенцы

Труба

Риммер

Срез

● Снимите гайки-заглушки с 2- и 3-ходового вентилей наружного блока. Оденьте их на трубу и развальцуйте

трубу.

● Размер вальцовочного края отличается в зависимости от диаметра трубы, в соответствии с приведенной

ниже таблицей.

Диаметр трубопровода, ∅ (мм) Максимальный размер, мм Максимальный размер, мм

∅ 1/4 (6,35) 1,3 0,7

∅ 3/8 (9,53) 1,6 1

∅ 1/2 (12,7) 1,8 1

∅ 5/8 (15,8) 2,4 2,2

● Подключите фреонопровод к наружному блоку. С помощью двух гаечных ключей плотно обожмите места со-

единения. Моменты усилия см. в таблице ниже.

Диаметр трубопровода, мм Момент затяжки, Н·м

∅ 6,35 15–20

∅ 9,53 32–40

∅ 12,7 40–55

∅ 15,8 60–65

∅ 19,05 70–75

● Проверьте надежность и правильность соединений фреонопровода.

● Снимите крышку заправочного (сервисного) порта 3-ходового клапана.
