16 |
Извлечение оптического дисковода в сборе
2
Выверните винты, которыми скоба оптического дисковода крепится
к оптическому дисководу в сборе.
3
Снимите скобу оптического дисковода с оптического дисковода в сборе.
4
Аккуратно подденьте лицевую панель оптического дисковода и снимите ее
с оптического дисковода в сборе.

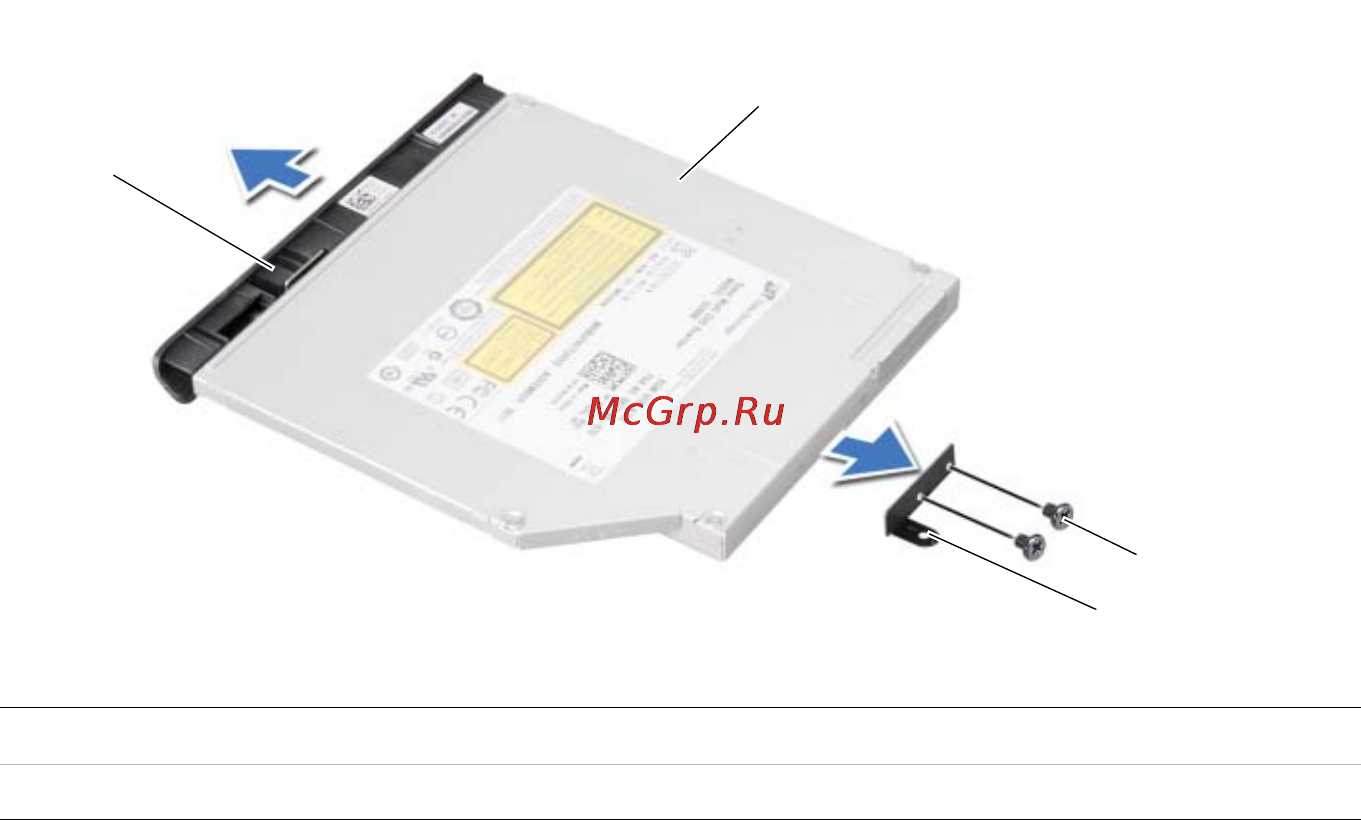

1
лицевая панель оптического дисковода
2
оптический дисковод
3
винты (2)
4
скоба оптического дисковода
3
4
1
2
