68 |
Извлечение блока радиатора
Последовательность действий
1
Отсоедините кабель вентилятора от разъема на системной плате.
2
В последовательном порядке (указанном на радиаторе) ослабьте невыпадающие
винты, которыми блок радиатора крепится к системной плате.
3
Снимите блок радиатора с системной платы.

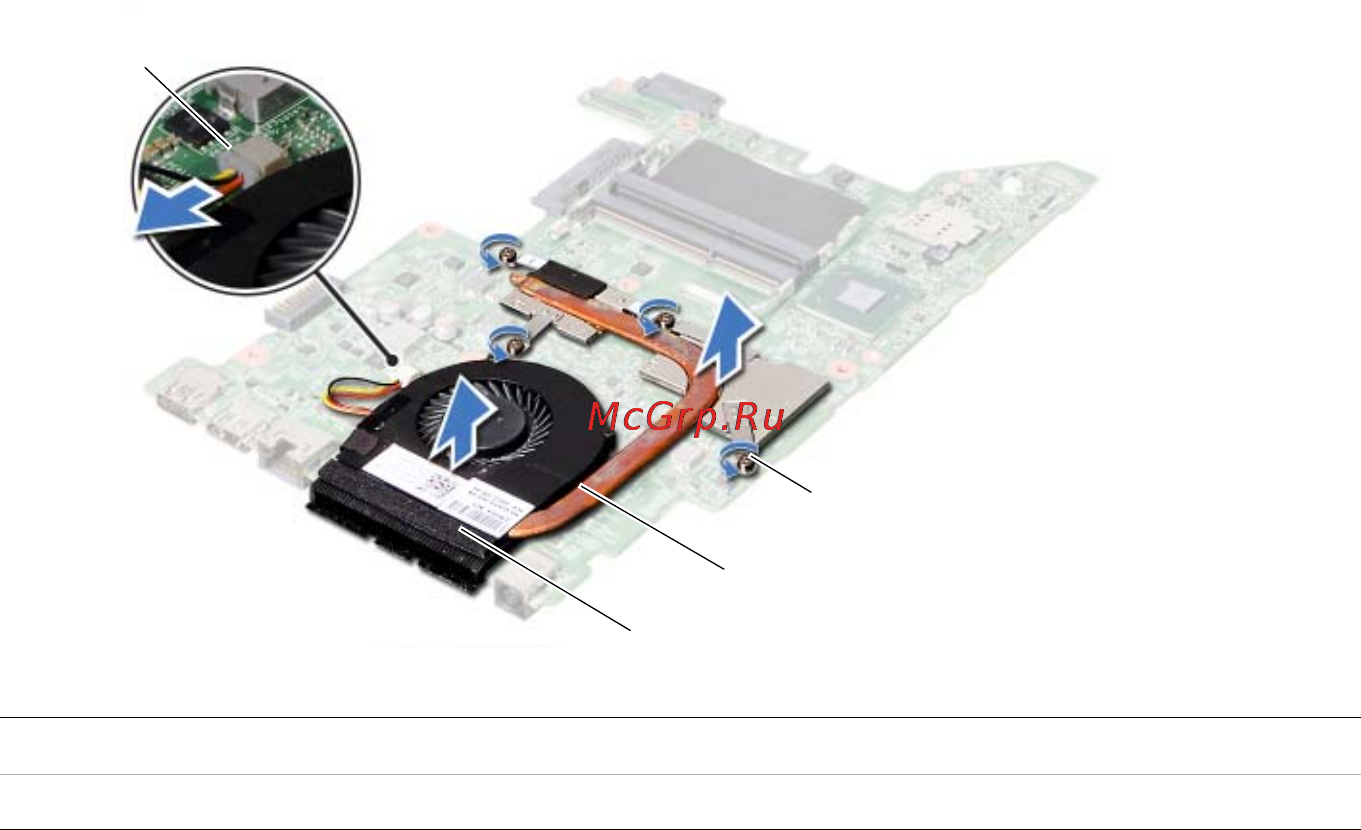

1
кабель вентилятора
2
невыпадающие винты (4)
3
радиатор
4
вентилятор
1
3
4
2
