84 |

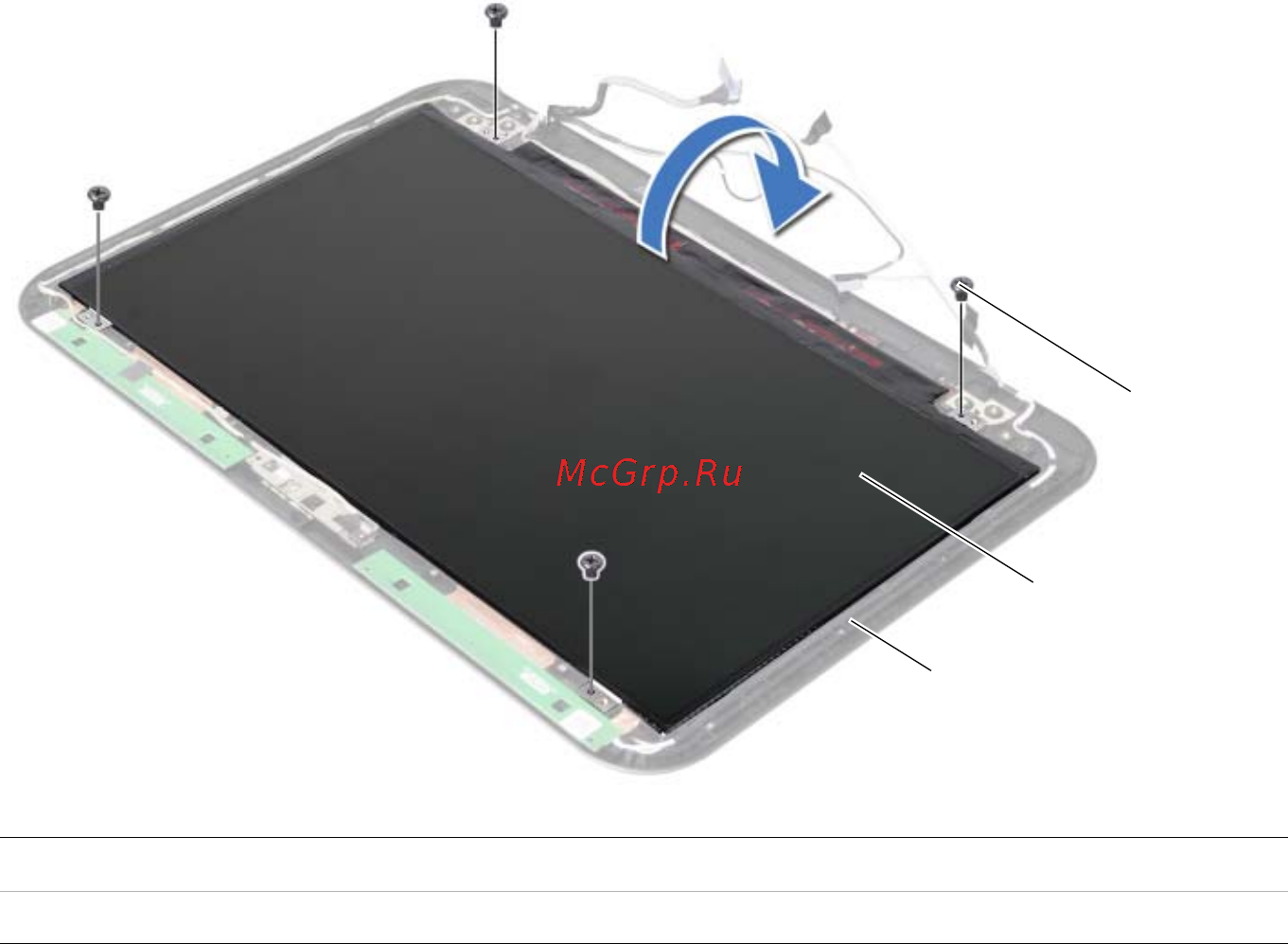

Снятие панели дисплея
Последовательность действий
1
Выверните винты, которыми панель дисплея крепится к задней крышке дисплея.
2
Осторожно поднимите панель дисплея и переверните ее.
1
задняя крышка дисплея
2
панель дисплея
3
винты (4)
3
2
1
