Dell Inspiron 5423 /5423-2831/ [40/94] Последовательность действий
![Dell Inspiron 5423 /5423-2831/ [40/94] Последовательность действий](/views2/1085863/page40/bg28.png)
40 |

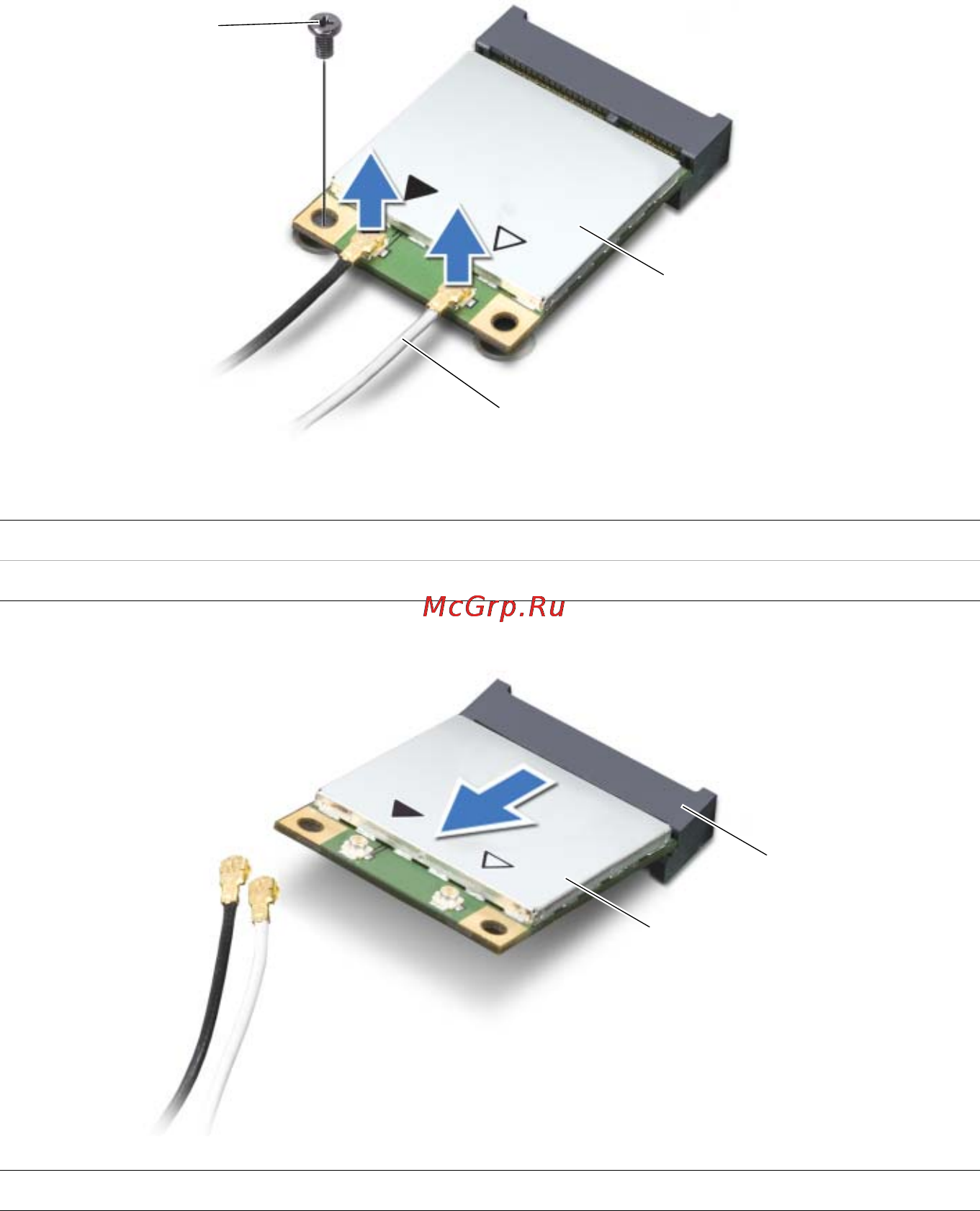

Извлечение мини/платы беспроводной сети
Последовательность действий
1
Отсоедините антенные кабели от разъемов мини0платы.
2
Выкрутите винт, которым мини0плата крепится к разъему на системной плате.
3
Сдвиньте и выньте мини0плату из разъема системной платы.
1
винт
2
кабели (2)
3
мини/плата
1
мини/плата
2
разъем системной платы
1
3
2
1
2
