58 |
Извлечение системной платы
Последовательность действий

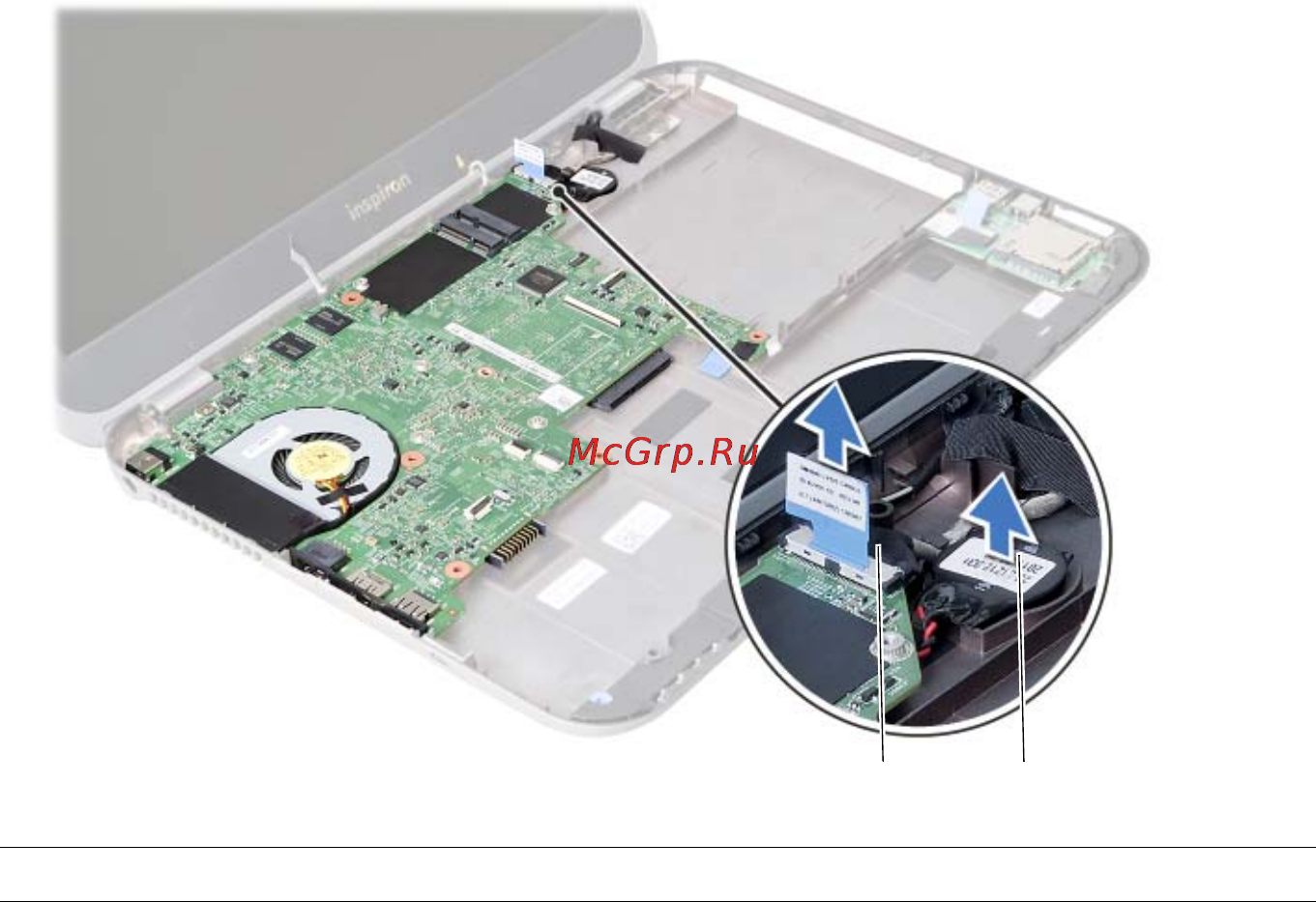

1 Потяните за язычок, чтобы отсоединить кабель дисплея от разъема
на системной плате.
2
Аккуратно подденьте батарею типа «таблетка», которая закреплена на
корпусе компьютера.
1
кабель дисплея
2
батарея типа «таблетка»
12
