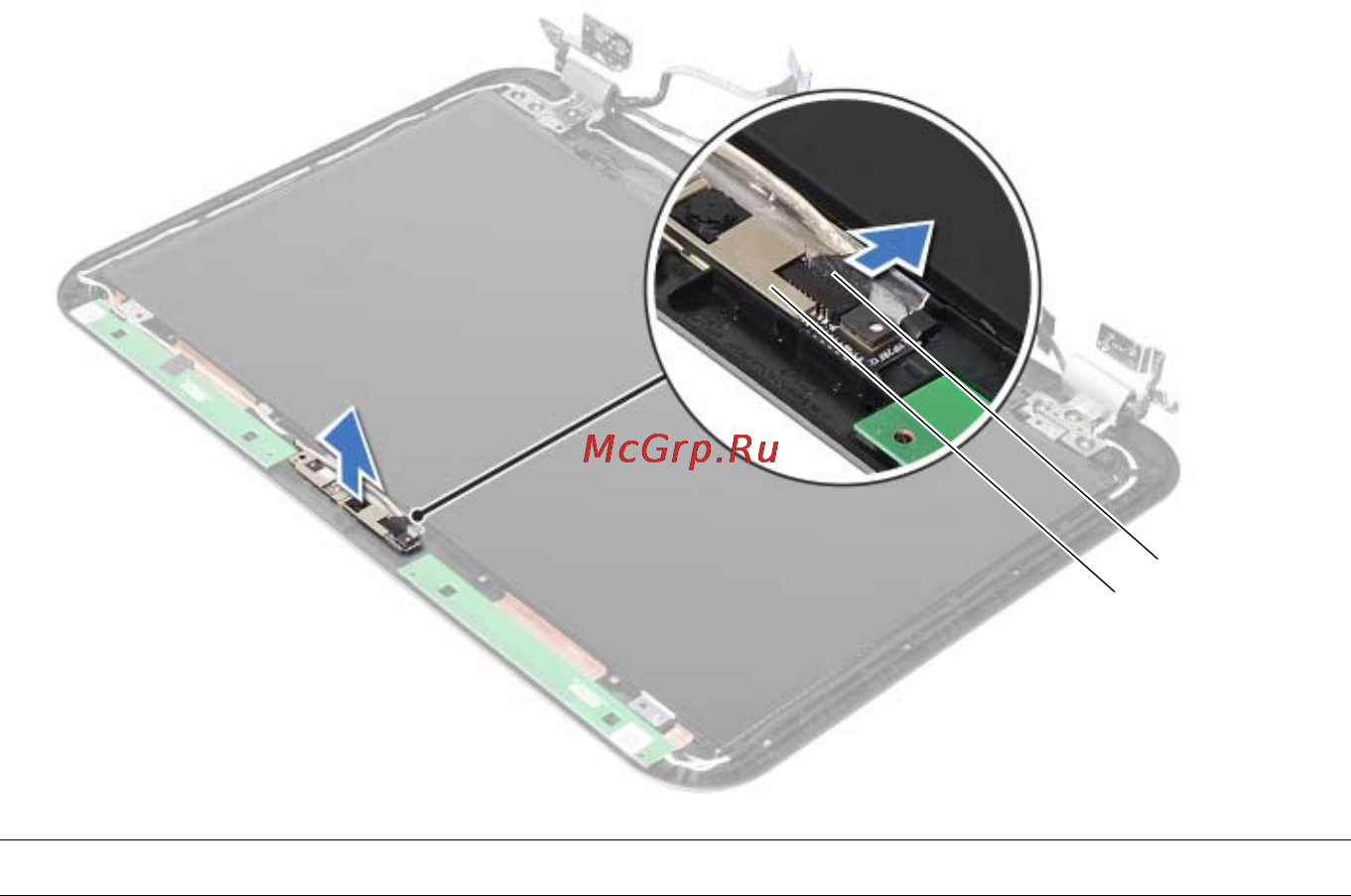

Снятие модуля камеры
Последовательность действий
1
Отсоедините кабель камеры от разъема на модуле камеры.
2
Снимите модуль камеры с задней крышки дисплея.
1
модуль камеры
2
кабель камеры
1
2
