48 |

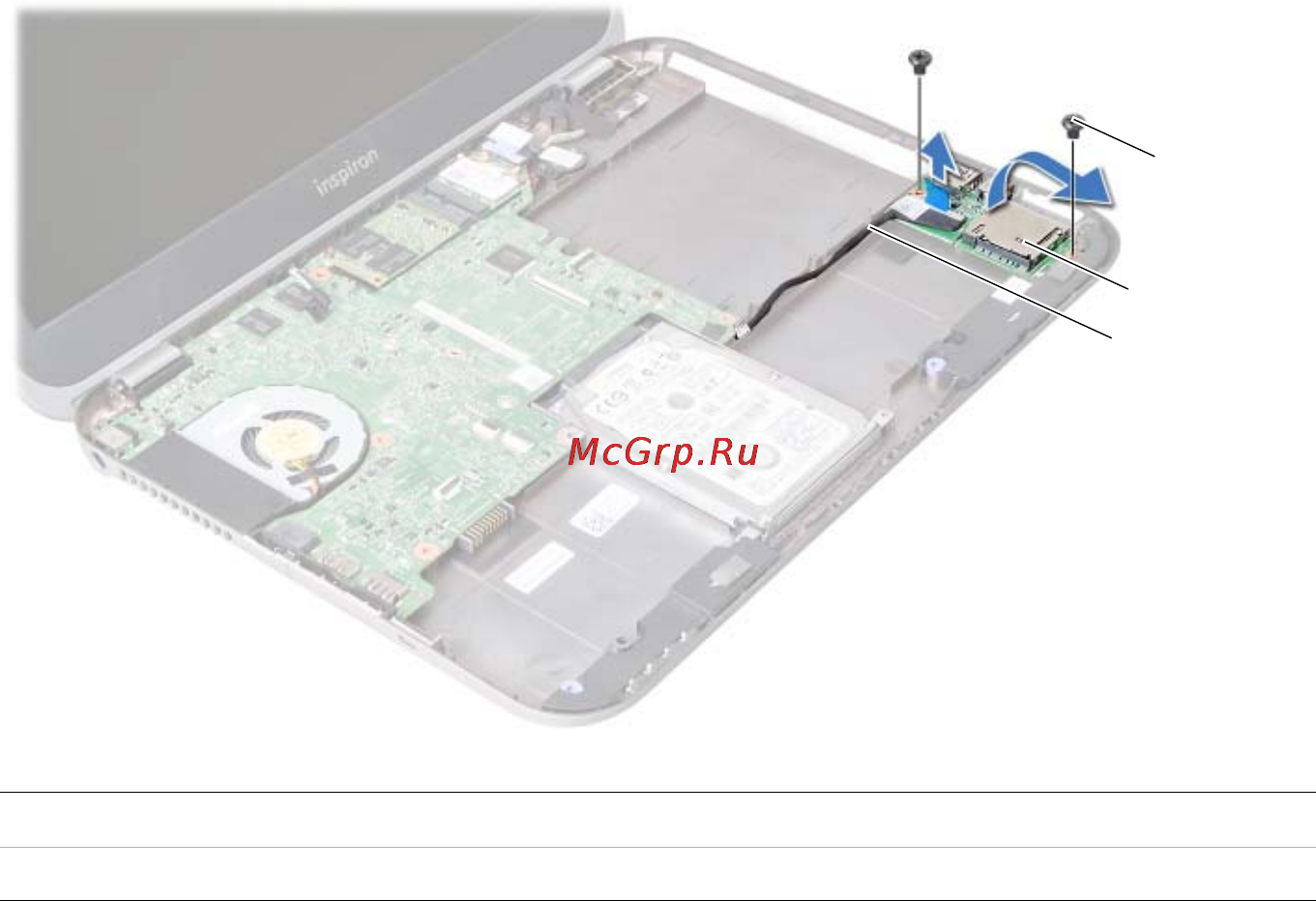

Извлечение дочерней платы
Последовательность действий
1
Потяните за язычок, чтобы отсоединить кабель дочерней платы от разъема
на дочерней плате.
2
Выверните винты, которыми дочерняя плата крепится к корпусу компьютера.
3
Переверните дочернюю плату и поместите ее на корпус компьютера.
1
винты (2)
2
дочерняя плата
3
кабель дочерней платы
2
1
3
