Извлечение дочерней платы
| 49
4

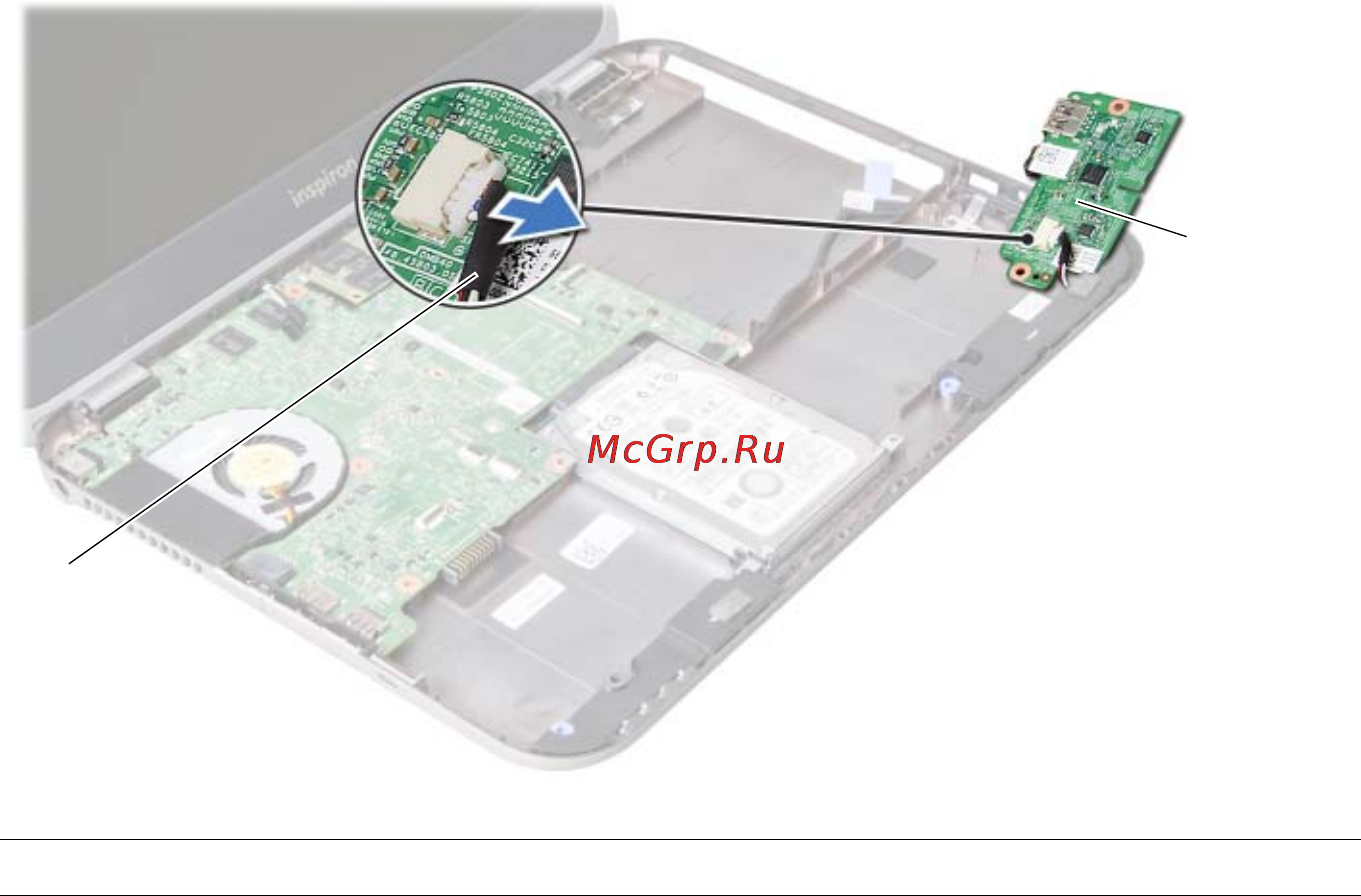

Отсоедините кабель динамиков от разъема на дочерней плате.
5
Извлеките дочернюю плату из основания компьютера.
1
кабель динамиков
2
дочерняя плата
2
1
