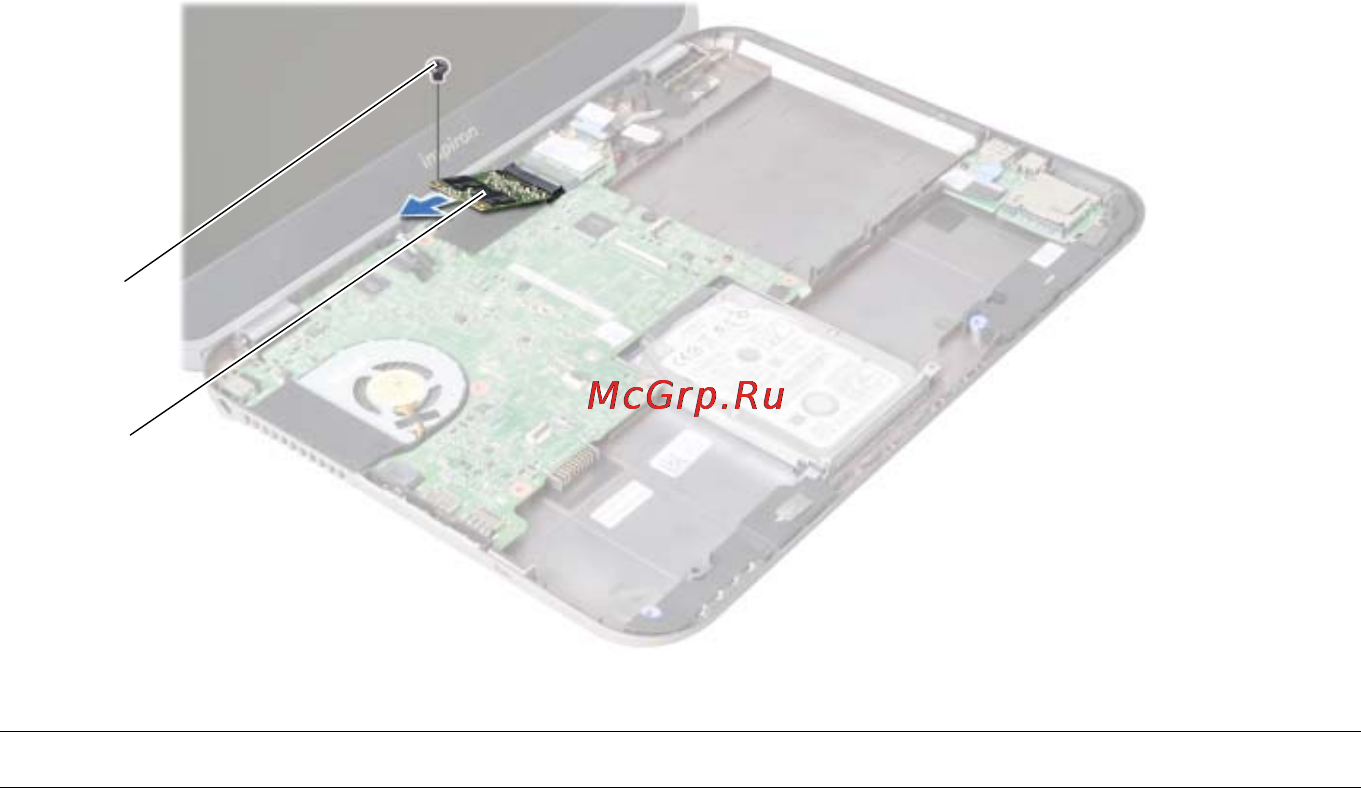

Извлечение платы mSATA
Последовательность действий
1
Выверните винт, которым плата mSATA крепится к системной плате.
2
Сдвиньте и выньте плату mSATA из разъема системной платы.
1
винт
2
плата mSATA
2
1
