Извлечение системной платы
| 59
3
Выверните винт, который крепит системную плату к корпусу компьютера.
4

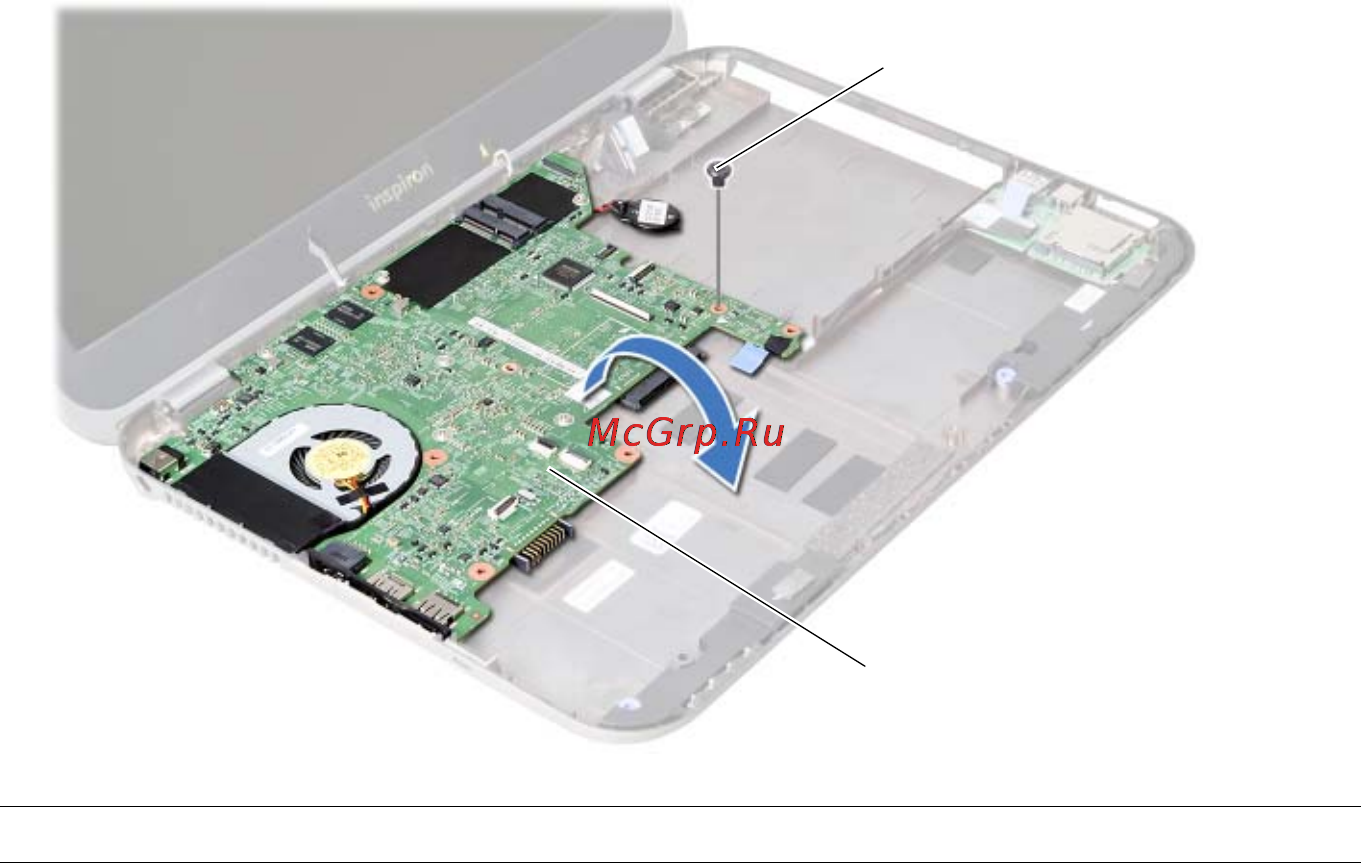

Аккуратно поднимите и переверните системную плату.
1
винт
2
cистемная плата
1
2
