60 |
Извлечение системной платы
5

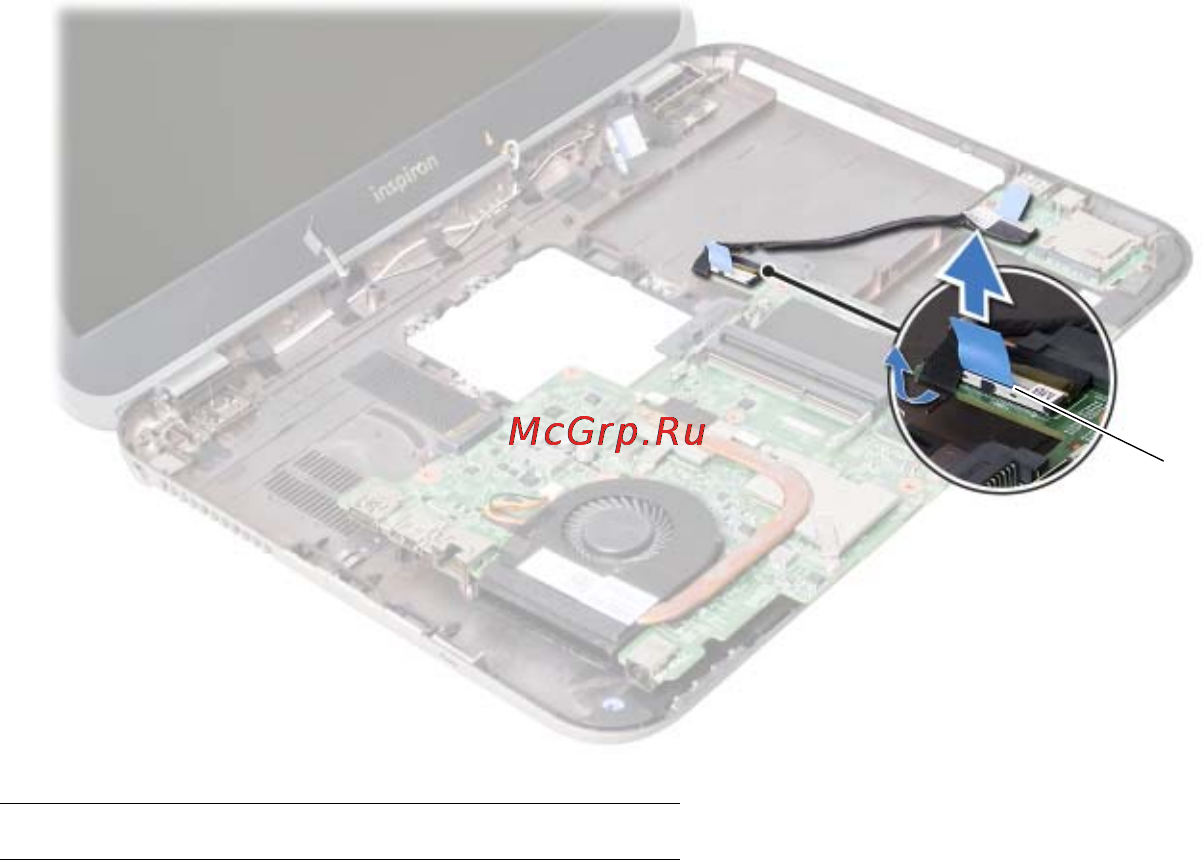

Потяните за язычок, чтобы отсоединить кабель дочерней платы от разъема
на системной плате.
6
Снимите системную плату с корпуса компьютера.
1
кабель дочерней платы
