9
30–50 мм
ПРИМЕЧАНИЕ
Относительно деталей нестандартной установки проконсультируйтесь с дилером.
1.3 МОНТАЖ ВНУТРЕННЕГО БЛОКА
Перед установкой дополнительного оборудования ознакомьтесь с соответствующими инструкция-
ми. Иногда, в зависимости от конкретных условий, сначала проще будет установить дополнительное
оборудование (исключая декоративную панель), и только потом внутренний блок. Имея дело с су-
ществующими потолками, устанавливайте сначала набор компонентов входного воздушного канала
и отводной канал, а потом внутренний блок.

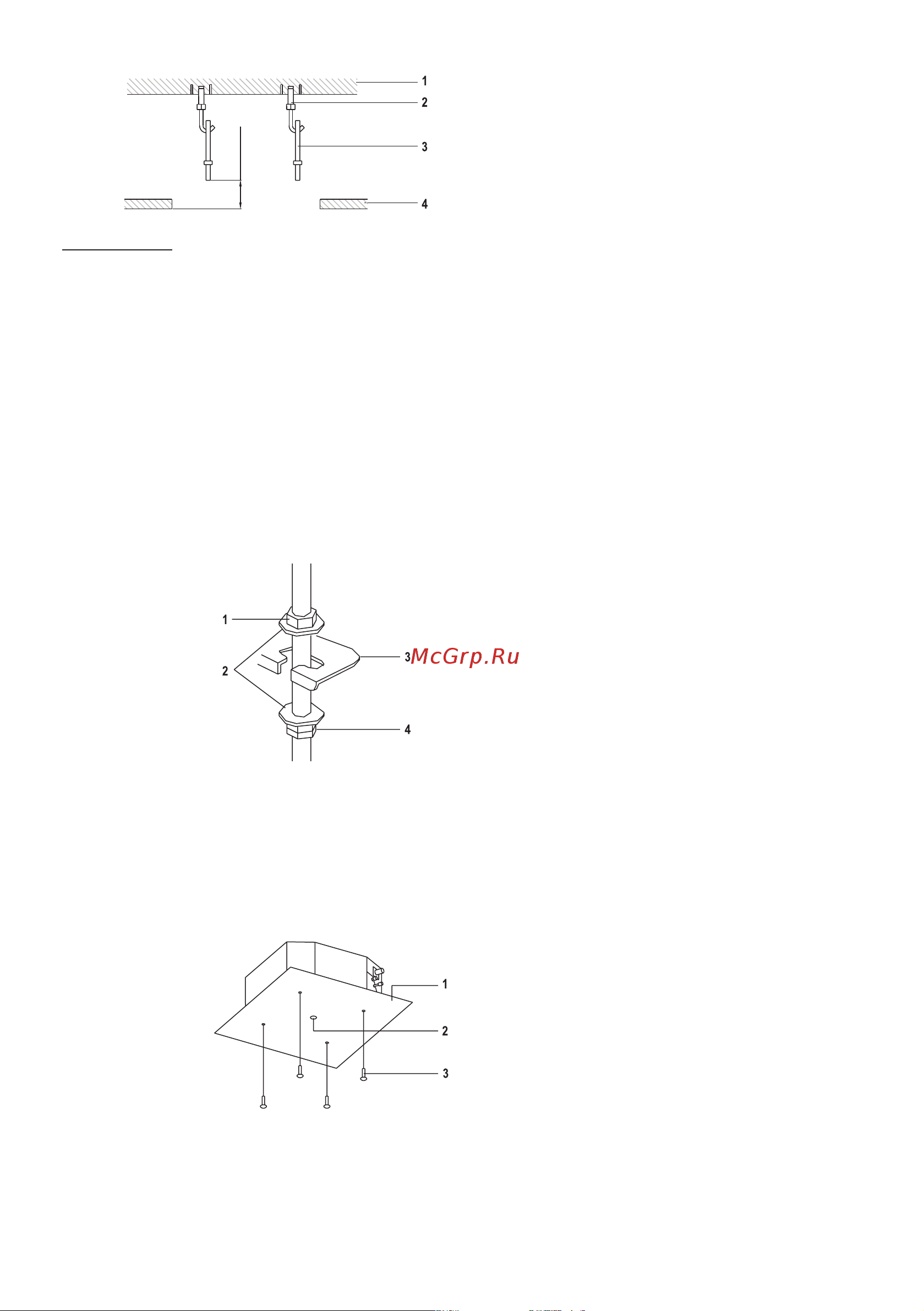

1) Временная установка внутреннего блока
Соедините навесной кронштейн с монтажным болтом. Для более надежного крепления исполь-
зуйте гайку и шайбу сверху и снизу навесного кронштейна.
Закрепление навесного кронштейна показано на рис. ниже.
2) Прикрепите монтажный шаблон (только для новых потолков)
Монтажный шаблон по размерам соответствует отверстию в потолке. Проконсультируйтесь
со строителями по деталям.
Центр будущего потолочного отверстия отмечен на монтажном шаблоне.
Извлеките монтажный шаблон из упаковки, и с помощью прилагаемых винтов прикрепите
к нижней части внутреннего блока, как показано на рисунке.
3) Подвигайте устройство, выбирая правильную позицию для монтажа.
(См. раздел “Подготовка к монтажу”, стр. 5).
1. Потолочная плита
2. Регулируемый крюк (дополнительное оборудование)
3. Монтажный крюк (дополнительное оборудование)
4. Подвесной потолок
1. Гайка (приобретается на месте)
2. Шайба (приобретается на месте)
3. Подвесной кронштейн
4. Две гайки (приобретаются на месте)
1. Монтажный шаблон (для некоторых моделей)
2. Центр отверстия в потолке
3. Винты (для крепления декоративной панели)
