3
Cut one hole
for wire outlet
Рисунок 5
Diameter of wall hole: 2cm
Wiring hole
Wall hole and wiring hole
Рисунок 6

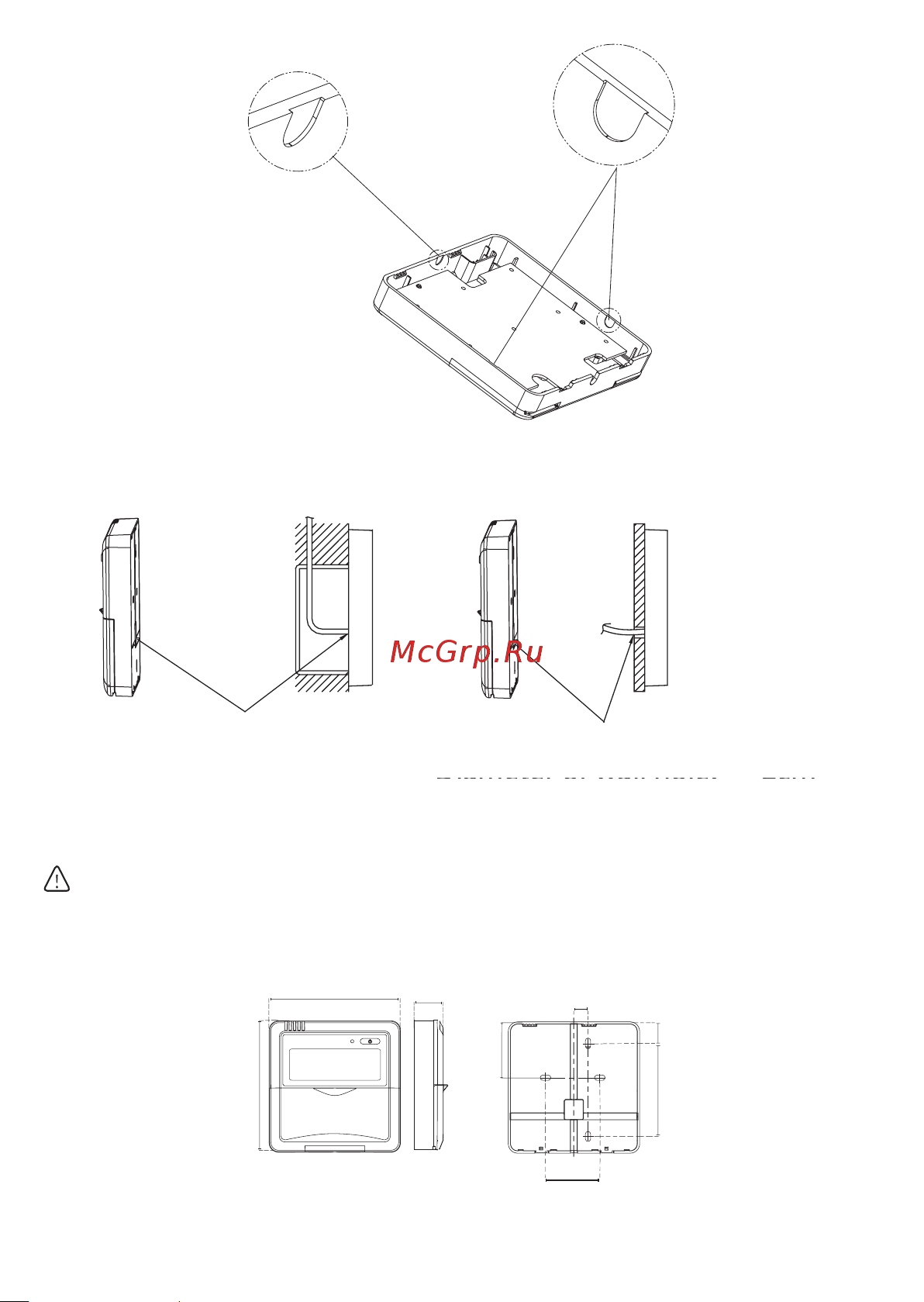

2. Монтаж настенного дистанционного пульта управления
ОСТОРОЖНО
Запрещается прикасаться к пульту влажными руками, это может привести к поражению электрическим током.
Размеры проводного пульта дистанционного управления
120 мм
120 мм
21 мм
51.1
мм
13.1 мм
85.5 мм
50 мм
19.5 мм
МОДЕЛЬ А
Рисунок 7а
Проводка, проходящая через стену
Электропроводка встроенной
распределительной коробки
Отверстие для
электропроводки
Отверстие в стене и отверстие для электропроводки
Диаметр отверстия в стене: Ø 2 см
Прорежьте одно
отверстие для провода
