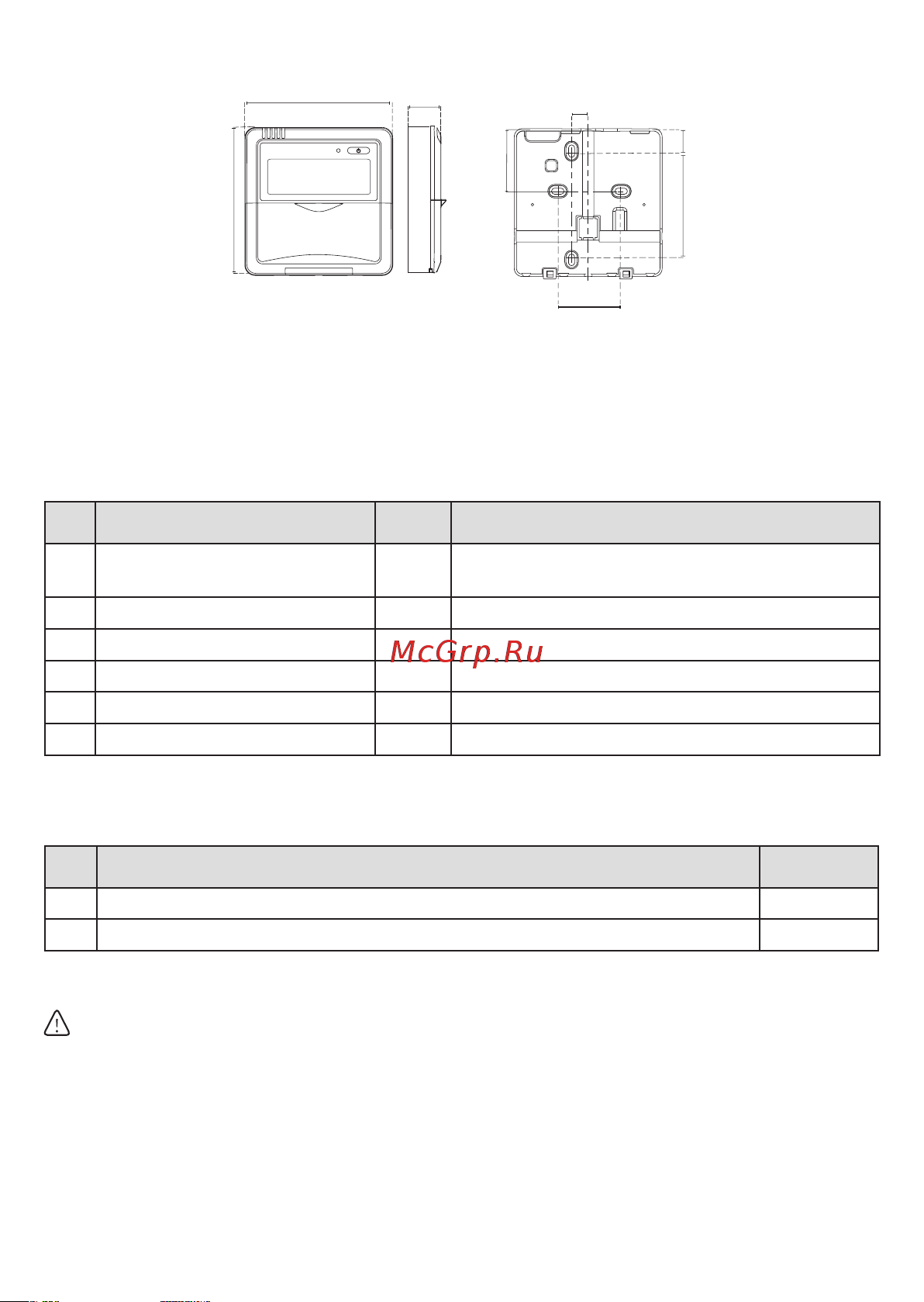

Размеры проводного пульта дистанционного управления
120 мм
120 мм
21 мм
51.1
мм
13.1 мм
85.5 мм
50 мм
19.5 мм
МОДЕЛЬ В
Рисунок 7b
Подготовка к монтажу
1. Убедитесь в наличии следующих деталей
Таблица 1
№ Название Кол-во Примечания
1
Пульт проводного
дистанционного управления
1
2 Винты 3 M4х20 (для монтажа на стену)
3 Дюбеля 3 Для монтажа на стену
4 Винты 2 М4х25 (для монтажа на электротехническую коробку)
5 Пластмассовые шпильки 2 Для монтажа на электротехническую коробку
6 Жгут соединительных проводов 1 Опция
2. Подготовьте следующие инструменты
Таблица 2
№ Название Количество
1 Электротехническая коробка 1
2 Кабельный рукав (изолирующий рукав и стяжные винты) 1
3. Выберите место для установки
ОСТОРОЖНО
Запрещается устанавливать пульт проводного дистанционного управления в местах, где имеются
легковоспламеняющиеся жидкости или газы, такие как бензин или сероводород. Это создает опасность
воспламенения.
