5
Порядок монтажа

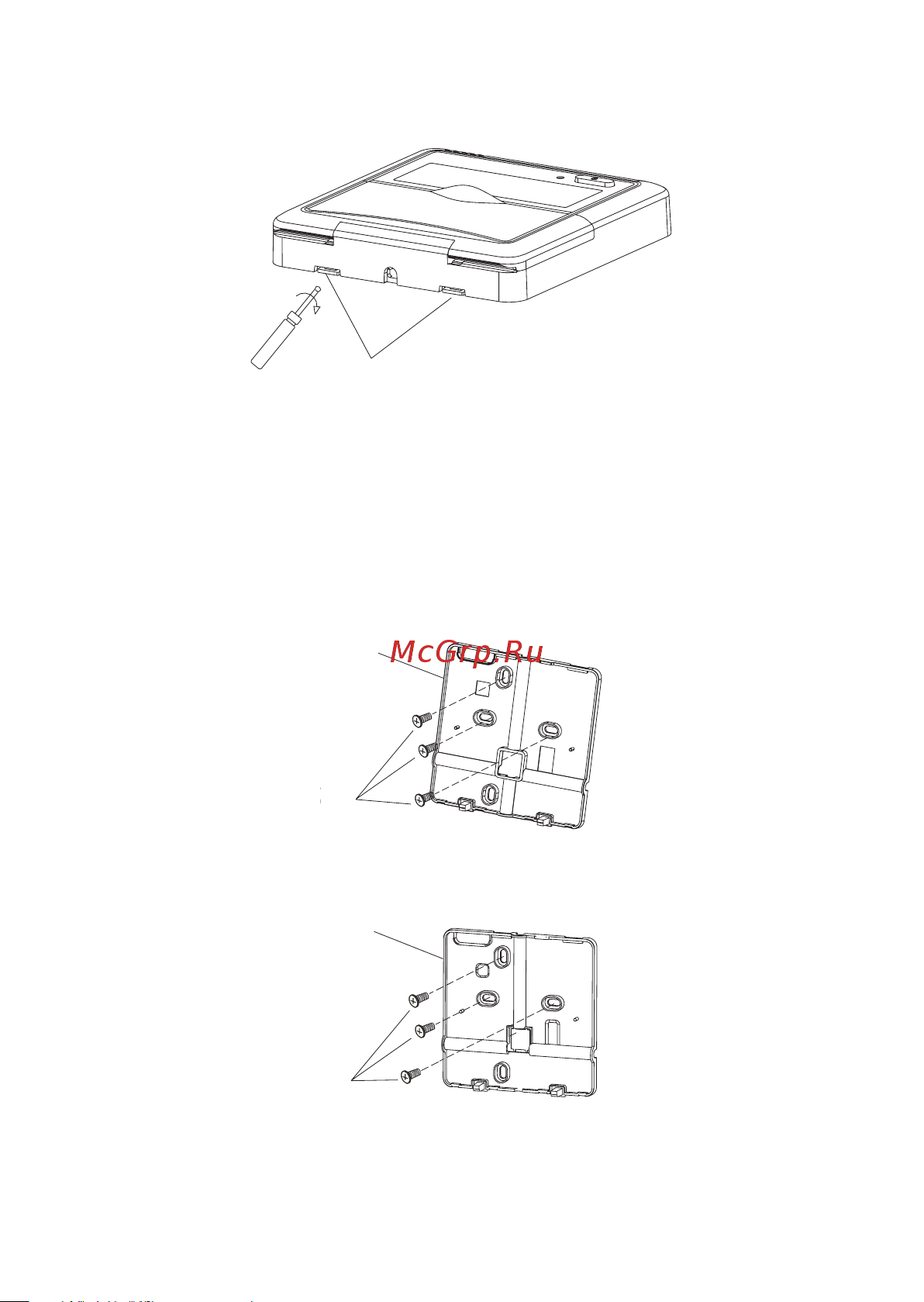

1. Снимите верхнюю панель пульта дистанционного управления. Вставьте отвертку в два паза в нижней
части пульта, чтобы снять верхнюю панель.
Slots
Рисунок 8
ПРИМЕЧАНИЕ:
Печатная плата установлена в верхней части пульта дистанционного управления. Будьте осторожны, не
повредите плату отверткой.
2. Установите заднюю панель пульта проводного дистанционного управления
a. При наружном монтаже прикрепите заднюю панель пульта к стене с помощью 3 винтов (М4х20) и
дюбелей.
Back plate
Screws (M4×20)
МОДЕЛЬ А
Рисунок 9а
Back plate
Screws (M4×20)
МОДЕЛЬ В
Рисунок 9b
Пазы
Задняя панель
Винты (M4х20)
Задняя панель
Винты (M4х20)
