2

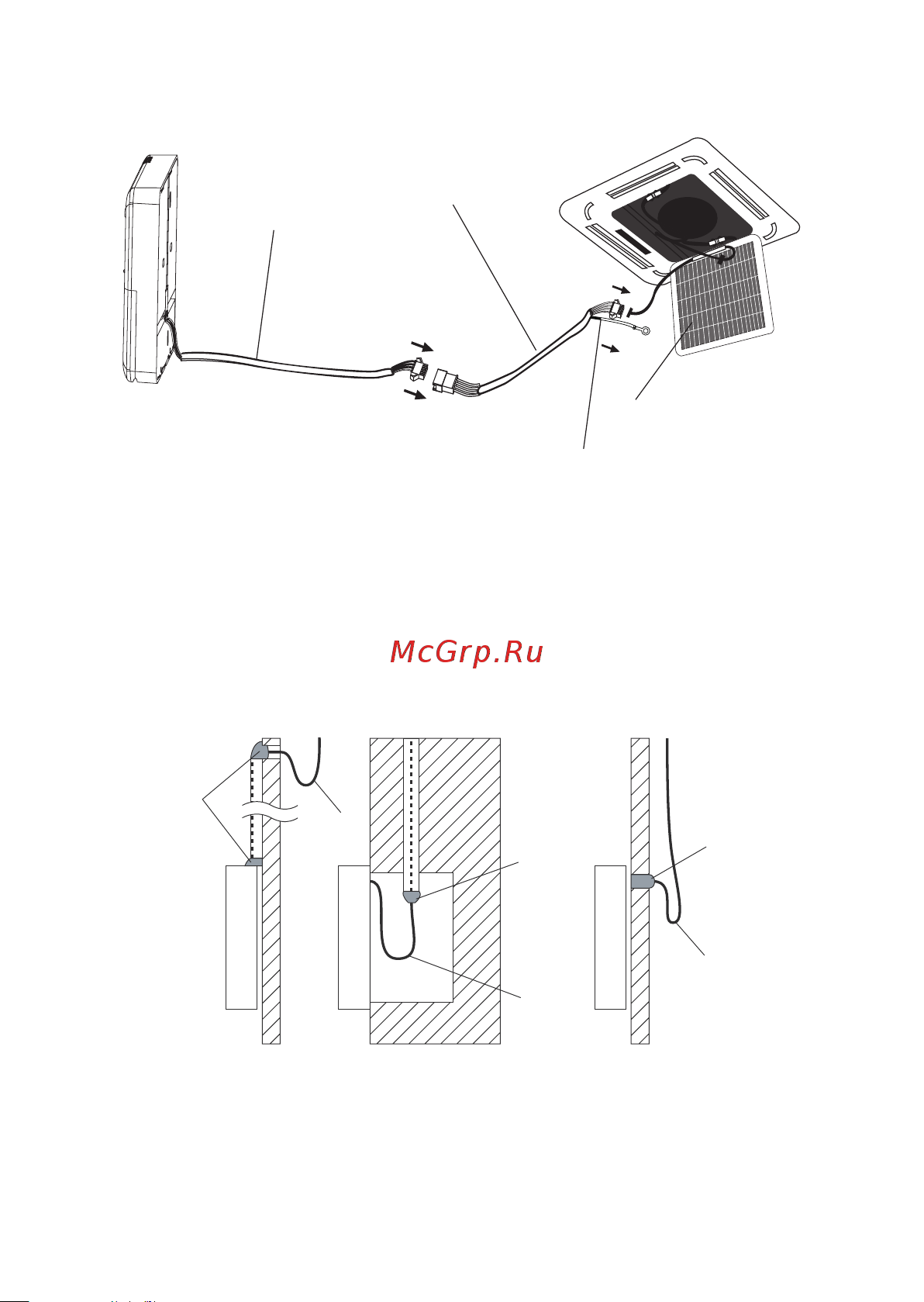

Монтажная схема
Подключите провод от дисплейной панели внутреннего блока к соединительному кабелю. Затем
присоедините другой конец соединительного кабеля к пульту проводного дистанционного управления.
5-core wire
The connective wires group
Front grille
shielded wire(some units)
Рисунок 3
ПРИМЕЧАНИЕ:
• Предусмотрите запас соединительного провода для периодического технического обслуживания.
• Если на конце экранированного провода имеется соединительная клемма, ее необходимо надежно
заземлить.
• Не допускайте проникновение воды в пульт проводного дистанционного управления.
• Для предотвращения проникновения воды предусмотрите петлю и герметизируйте провода мастикой.
Putty
Putty
Putty
Trap
Trap
Trap
Рисунок 4
a. Для наружного монтажа прорежьте отверстия с четырех сторон, как показано на рис. 5.
б. Порядок выполнения экранированной электропроводки показан на рис. 6.
Жгут соединительных проводов
5-жильный провод
Передняя решетка
Экранированный провод (у некоторых блоков)
Мастика
Мастика
Мастика
Петля
Петля
Петля
