1. Электропроводка настенного пульта дистанционного управления
ОСТОРОЖНО
• Для проводного пульта управления используйте кабели надлежащего сечения. В противном случае
возможно падение напряжения или перегрев проводки, что может привести к возгоранию.
• Для проводки используйте только кабели рекомендованных типов. Не прилагайте излишних усилий к
клеммам. В противном случае провод может быть поврежден, это приведет к перегреву и возгоранию.
ВНИМАНИЕ
• Экранированный кабель должен быть заземлен.
• Максимальная длина соединительного кабеля 20 м.
• Пульт проводного дистанционного управления работает в цепях низкого напряжения. Запрещается
подключать к этим цепям кабель с напряжением 220 В или 380 В.
• Трубки системы должны находиться на расстоянии не менее 30-50 см.
• После выполнения электропроводки пульта проводного управления Запрещается использовать омметр
для проверки изоляции.
Вывод кабеля настенного проводного пульта дистанционного управления
Top side wire outlet
Left side
wire outlet
Right side
wire outlet
Bottom side wire outlet

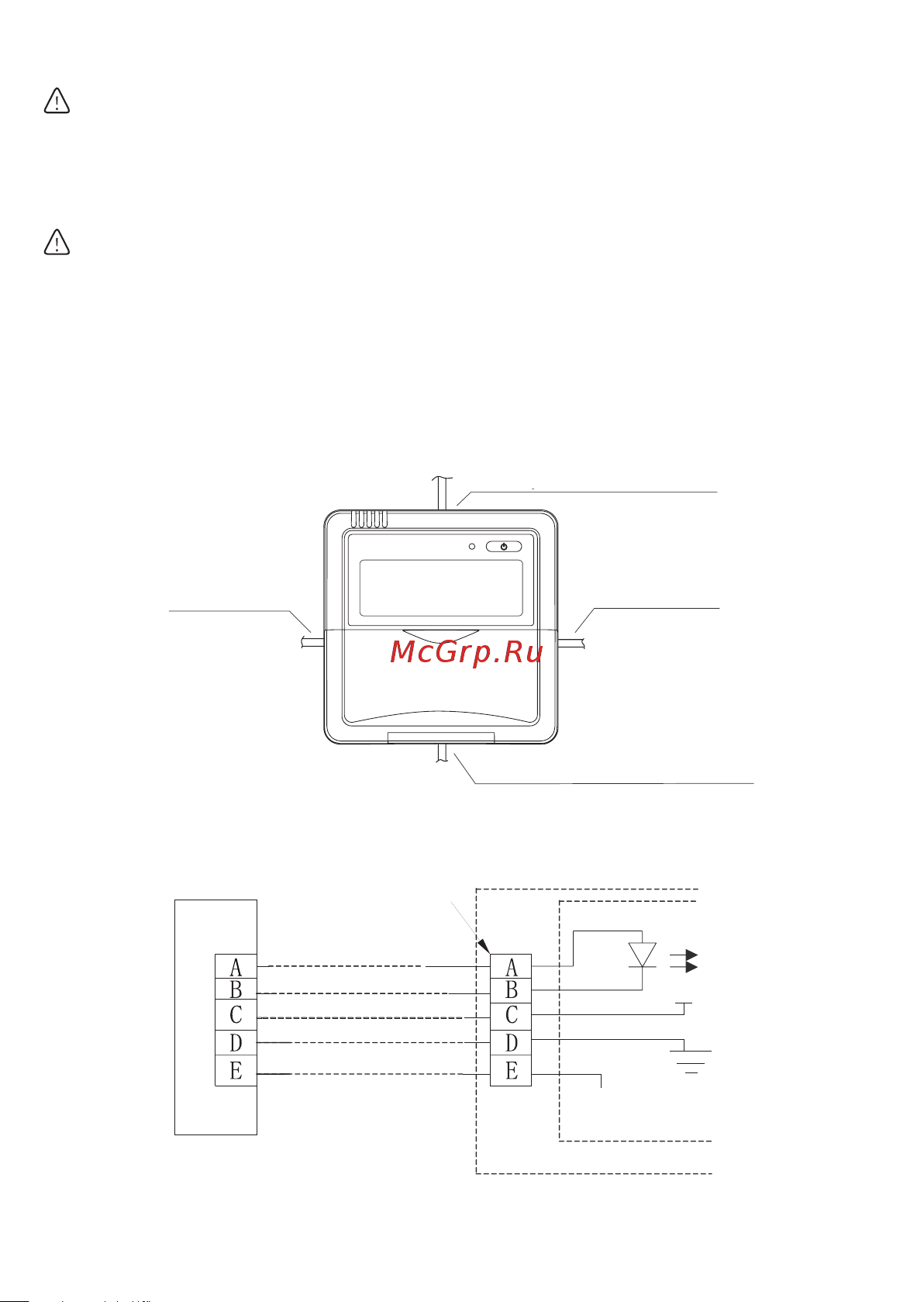

Электрическая схема
Схема электропроводки настенного проводного пульта дистанционного управления.
Вывод
кабеля слева
Вывод кабеля сверху
Вывод
кабеля справа
Вывод кабеля снизу
Рисунок 1
Рисунок 2
5-Core Shield Cable
Wire Joint, 5p
Infrared Pipe
Indoor Unit
RUN
GND
+5V
Indoor Unit Switch Board
Wire Controller
5-контактный соединитель
Проводной пульт управления
5-жильный экранированный
кабель
Распределительный
щит внутреннего блока
Инфракрасный излучатель
+5 В
Внутренний блок
