Kentatsu KSZT53HFAN1/KSUT53HFAN1/KPU65-D [59/74] Установка декоративной панели
![Kentatsu KSZT53HFAN1/KSUT53HFAN1/KPU65-D [59/74] Установка декоративной панели](/views2/1859623/page59/bg3b.png)
23

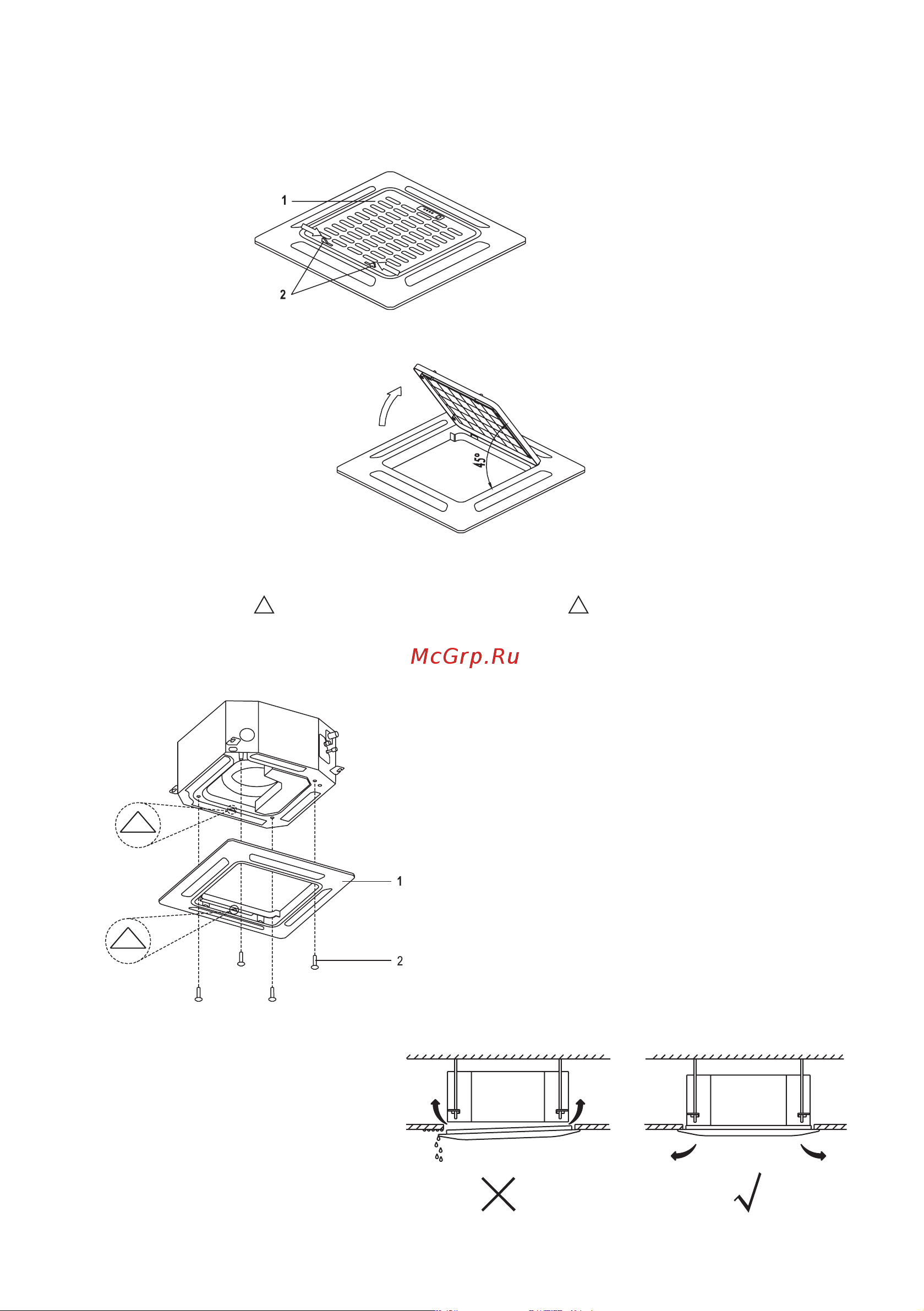

6 УСТАНОВКА ДЕКОРАТИВНОЙ ПАНЕЛИ
• Снимите впускную решетку.
- Сместите два фиксатора решетки к середине панели.
- Откройте впускную решетку и снимите ее.
• Установите декоративную панель
- Совместите стрелку « » на декоративной панели со стрелкой « » на корпусе устройства.
- Прикрепите декоративную панель к блоку входящими в комплект поставки винтами, как показано на
иллюстрации ниже.
- После установки декоративной панели
проверьте, чтобы между корпусом
блока и панелью не осталось зазора. В
противном случае в зазор может про-
никать воздух, вызывая образование
капель (см. рис.).
• Установите впускную решетку на место.
1 Впускная решетка
2 Фиксаторы решетки
1. Декоративная панель
2. Винты М5 (поставляются вместе с панелью)
