6

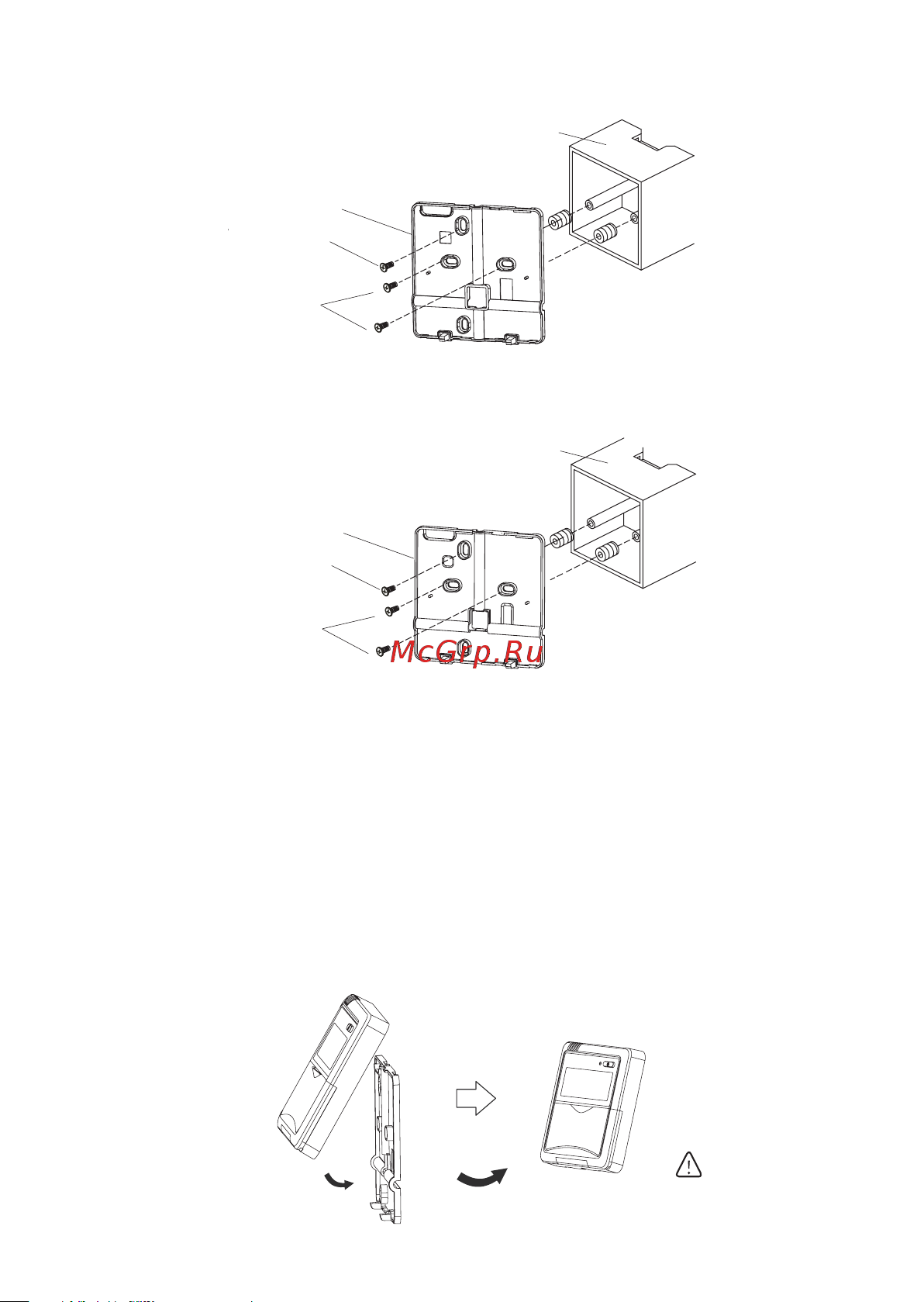

б. При скрытом монтаже прикрепите заднюю панель пульта двумя винтами (M4х25)
к электротехнической коробке, а затем одном винтом (M4X20) к стене.
Switch box
Back plate
Screw (M4×20)
Screws (M4×25)
Switch box
Back plate
Screw (M4×20)
Screws (M4×25)
МОДЕЛЬ А
Рисунок 10а
Switch box
Back plate
Screw (M4×20)
Screws (M4×25)
Switch box
Back plate
Screw (M4×20)
Screws (M4×25)
МОДЕЛЬ В
Рисунок 10b
ПРИМЕЧАНИЕ:
Устанавливайте блок на ровной плоской поверхности. Соблюдайте осторожность, не перетягивайте винты,
чтобы не деформировать заднюю панель пульта дистанционного управления.
3. Установите время и дату
Пульт дистанционного управления оснащен небольшой встроенной батареей, позволяющей
устанавливать время и дату. Благодаря этому пульт дистанционного управления продолжает отсчитывать
время даже во время отключения электричества. Если блок отображает неправильные время и дату,
батареи необходимо заменить.
4. Установите на место верхнюю панель пульта дистанционного управления
Рисунок 11
Электротехническая коробка
Задняя панель
Винт (M4х20)
Винты (M4х25)
Электротехническая коробка
Задняя панель
Винт (M4х20)
Винты (M4х25)
ВНИМАНИЕ
При установке верхней
панели не зажимайте
провода.
