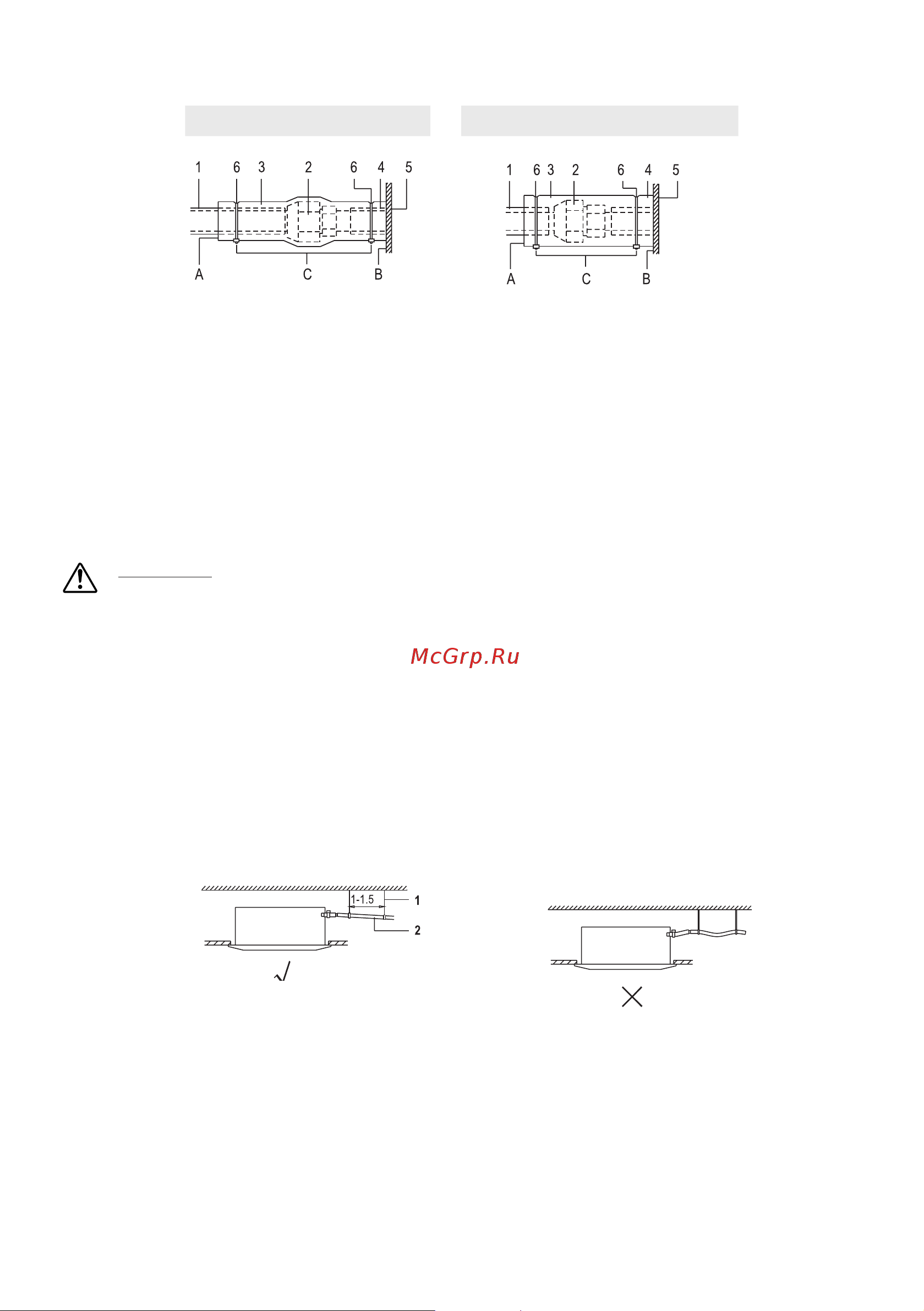

Порядок выполнения теплоизоляции трубопровода
Труба газовой линии Жидкостная труба
1 Изоляционный материал для труб
(приобретается на месте)
2 Соединение на конусной гайке
3 Теплоизоляция для патрубка
(приобретается на месте)
4 Изоляционный материал для труб
(основной блок)
5 Внутренний блок
6 Хомут (приобретается на месте)
А Затяните швы
В Вплотную к основанию
С Затяните хомутами изоляционный
материал
ВНИМАНИЕ!
• Полностью теплоизолируйте все трубы, подведенные к устройствам. Открытые участки труб могут
вызвать конденсацию влаги или ожог при случайном к ним прикосновении.
• Убедитесь, что на поверхности декоративной панели (дополнительное оборудование) не осталось
масляных следов. Масло может вызвать повреждение пластиковых деталей.
4 ПОДСОЕДИНЕНИЕ ДРЕНАЖНОЙ ТРУБЫ
4.1 МОНТАЖ ДРЕНАЖНОЙ ТРУБЫ
Проложите дренажную трубу как показано на иллюстрации ниже, и примите меры по предотвращению
конденсации. Неправильная прокладка дренажной трубы может привести к протечке воды и повреждению
мебели и имущества.
м
м
1 Подвесной кронштейн
2 Уклон ≥1/100
м
м
1 Подвесной кронштейн
2 Уклон ≥1/100
4.2 МОНТАЖ ДРЕНАЖНОЙ ТРУБЫ
• Труба должна быть как можно короче и иметь уклон не менее 1\100, чтобы внутри не могли образоваться
воздушные пробки.
• Диаметр трубы должен быть таким же, как диаметр соединительного патрубка (ПВХ, номинальный
внутренний диаметр 20 мм, наружный диаметр 25 мм) или больше.
• Наденьте дренажный шланг на соединительный патрубок как можно глубже, и надежно затяните его
металлическим хомутом.
