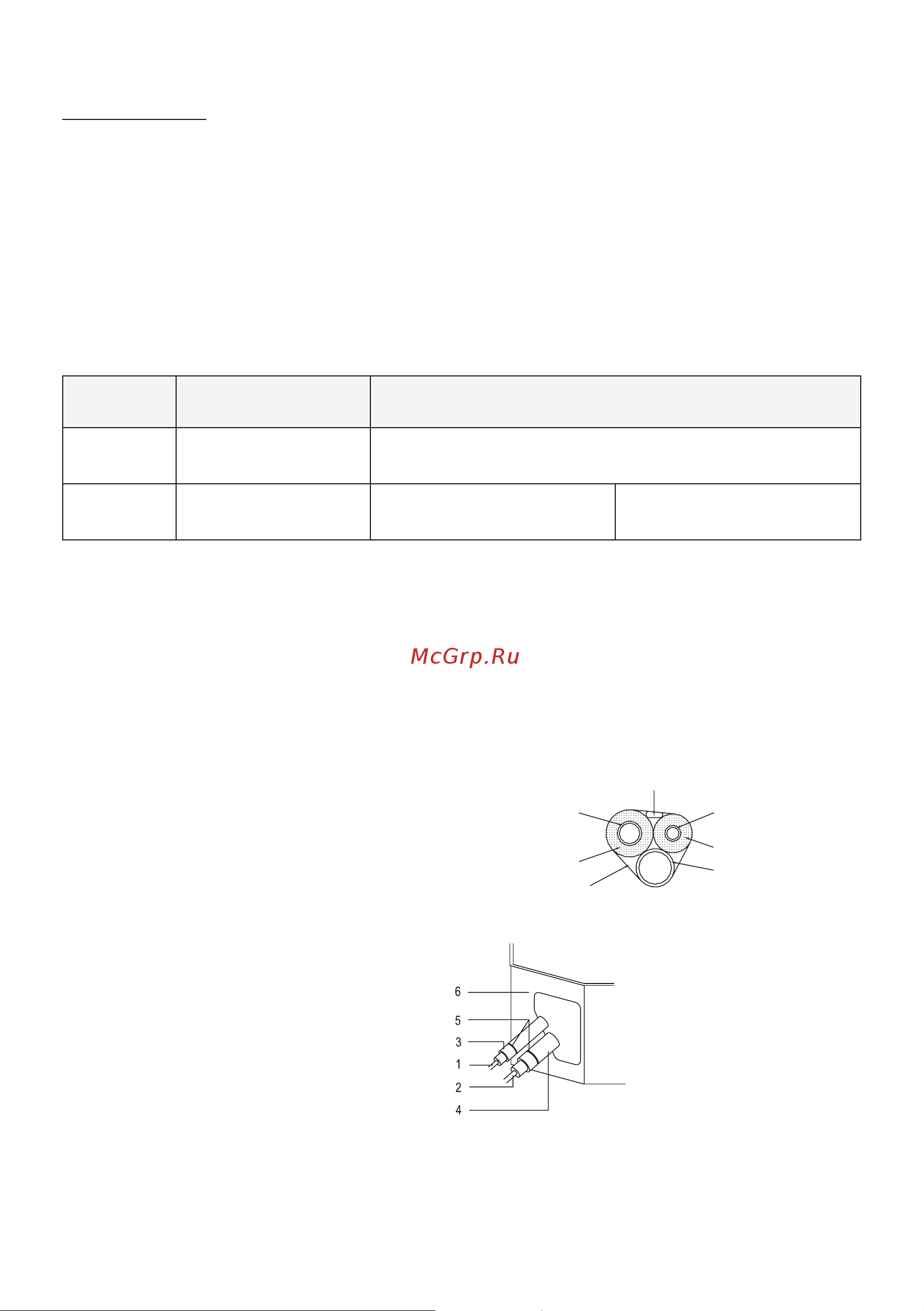

17
3.5 ЗАПРАВКА ДОПОЛНИТЕЛЬНЫМ ОБЪЕМОМ ХЛАДАГЕНТА
ПРЕДУПРЕЖДЕНИЕ
• Заправку хладагента можно производить только после проверки на отсутствие утечки и вакуумирования.
• Сверьтесь с заводской табличкой на корпусе устройства, чтобы выяснить тип используемого хладагента.
Заправка неподходящим хладагентом может привести к выходу оборудования из строя, поэтому всегда
проверяйте, тип хладагента.
• Баллоны с хладагентом следует открывать медленно.
• Наружный блок заправляется хладагентом на заводе. Рассчитайте добавочное количество хладагента с
учетом диаметра и длины жидкостной трубы между наружным
и внутренним блоками.
Длина трубы и количество хладагента:
Длина трубы Способ вакуумирования Дополнительное количество заправляемого хладагента
Менее 5 м
Используйте
вакуумный насос
—
Более 5 м
Используйте
вакуумный насос
Жидкостная труба: Ø6,35 мм
R410A: (L-5)x20 г/м
Жидкостная труба: Ø9,52 мм
R410A: (L-5)x40 г/м
• При необходимости добавьте дополнительное количество хладагента. В противном случае пострадает
производительность системы.
3.6 МОНТАЖ ТРУБ ХЛАДАГЕНТА
1) Предупреждение относительно обращения с трубами
• Защитите открытый конец трубы от пыли и влаги.
• Все изгибы труб должны быть максимально плавными. Используйте трубогиб для сгибания труб.
2) Изолируйте трубопровод газовой и
жидкостной линий. Жидкостная и газовая
трубы должны быть теплоизолированы по
отдельности. См. следующий рисунок.
3) В завершение изолируйте трубы как
показано на рисунке
Электропроводка между блоками
Жидкостная труба
Теплоизоляция
жидкостной трубы
Дренажный шланг
Скрепляющая лента
Теплоизоляция
газовой трубы
Труба газовой линии
1 Жидкостная труба
2 Труба газовой линии
3 Теплоизоляция для штуцера
жидкостной линии
4 Теплоизоляция для штуцера
газовой линии
5 Хомуты (по два на каждое
соединение)
6 Внутренний блок
