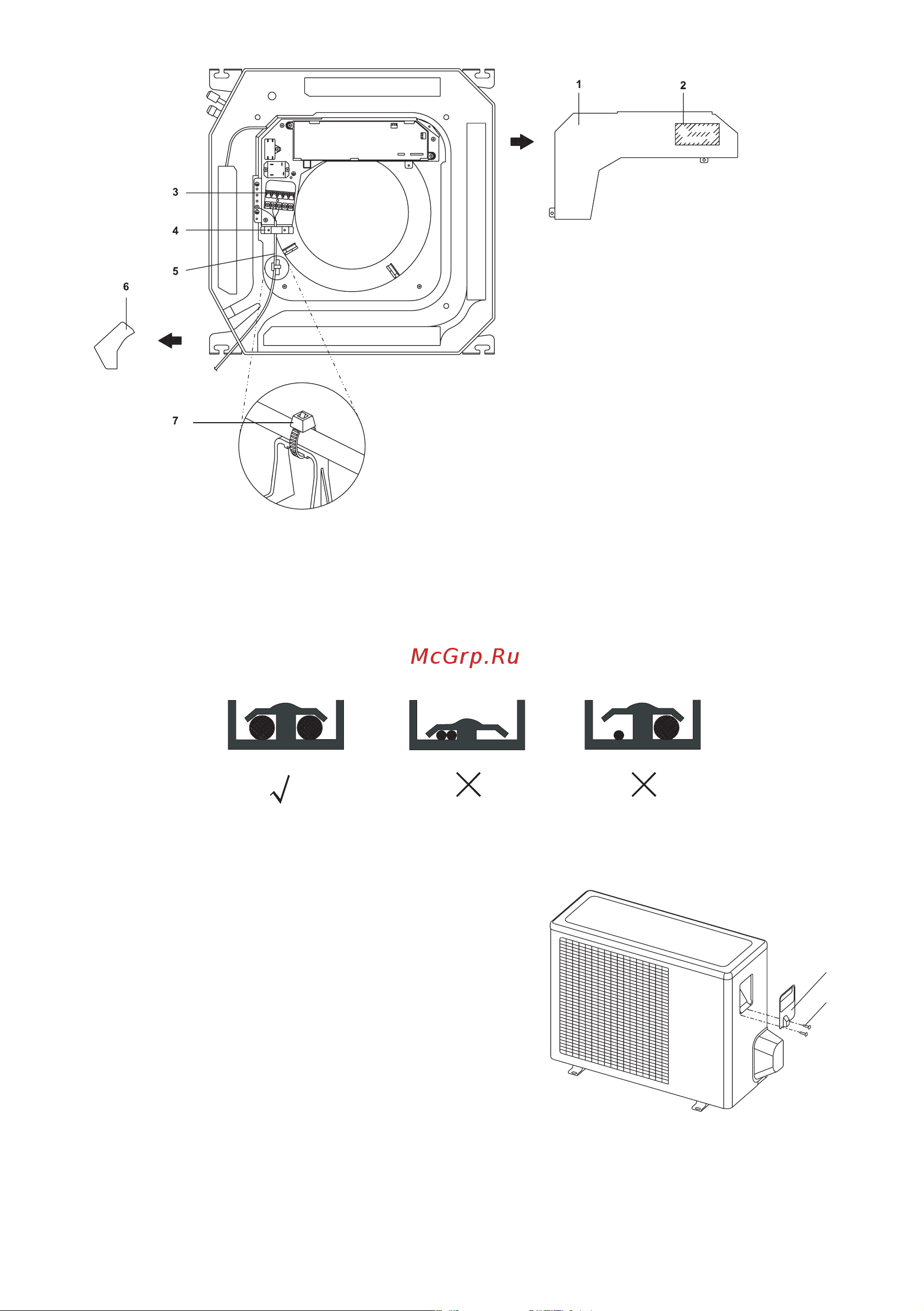

1. Крышка блока управления

2. Табличка с электрической схемой

3. Клеммы блока питания

4. Прижимная скоба для проводов

5. Межблочные соединения

6. Пластиковая крышка

7. Хомут (приобретается на месте)

МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. При подключении проводов к клеммам питания соблюдайте следующие правила.

- Не подключайте к одинаковым клеммам провода разного сечения. (Неплотное соединение может

вызывать перегрев проводов).

- При подключении проводов одного калибра подсоединяйте их как показано на рисунке.

Используйте провода с указанными характеристиками. Соединение с клеммами должно быть крепким

и надежным. Винты затягивайте плотно, но не чрезмерно. (Момент затяжки: 1,31 Нм ±10%).

- При установке крышки на место на защемите провода.

- После того как все соединения завершены, замажьте

шпатлевкой или закройте изоляционным материалом

(приобретается на месте) все зазоры в отверстиях

для проводов, чтобы предотвратить проникновение

внутрь пыли, а также мелкой живности, способной

вызвать короткое замыкание в блоке управления.

2. Не подключайте к одинаковым клеммам заземления про-

вода разного сечения. Плохой контакт снижает надеж-

ность защиты.

3. Используйте только указанные провода. Соединение с клеммами должно быть прочным и надежным.

Проследите, чтобы провода сильно не прижимались к клеммам сверху. Провода следует располагать

так, чтобы они не мешали, например, открытию крышки отсека. Убедитесь, что крышка плотно закрыта.

Слабые соединения могут вызвать перегрев, или даже поражение электрическим током или возгорание.

Винты

Крышка
