11

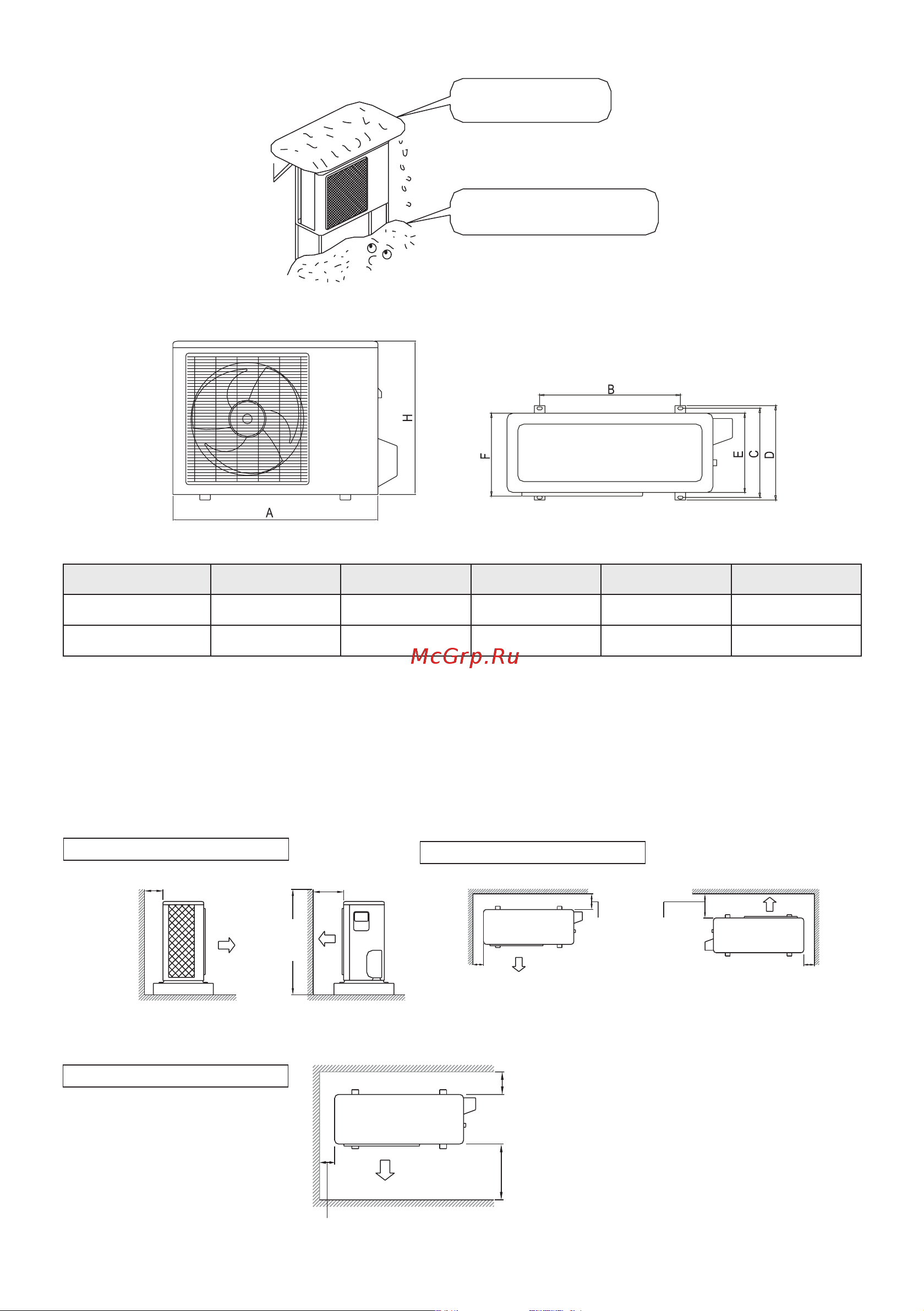

2.2 РАЗМЕРЫ КОРПУСА
2.3 УКАЗАНИЯ ПО МОНТАЖУ
• Если на пути входящего или выходящего воздушного потока стоит стена или другая преграда, примите во
внимание следующие указания.
• Для любой из следующих схем монтажа высота стены со стороны воздуховыпускного отверстия должна
быть не более 1200 мм.
Вид сбоку
Стена, идущая вдоль одной стороны
Более 100 мм Более 350 мм
Направление
воздушного
потока
Не более
1200 мм
Стены, идущие вдоль двух сторон
Более
100
мм
Более
350
мм
Более 50 мм Более 50 мм
Вид сверху
- Сделайте большой навес
- Сделайте подставку
Устанавливайте наружный блок
достаточно высоко, чтобы снег
не засыпал его
Единицы измерения: мм
Модель A B D F H
KSUT35 770 487 298 300 555
KSUT53 770 487 298 300 555
Стены, идущие вдоль трех сторон
Более 100 мм
Более 350 мм
Более 50 мм
Вид сверху
