13
ходимо увеличить слой теплоизоляции для труб хладагента (20 мм или толще). На поверхности изоляционного
материала возможно образование конденсата.
• Перед монтажом труб, выясните, какой тип хладагента будет использоваться.
• Отрежьте трубу труборезом и развальцуйте края подходящим инструментом.
• Для соединений с использованием развальцовки применяйте только трубы из неотожженного материала.
• Не допускайте попадания внутрь холодильного контура воздуха и других субстанций, кроме указанного хлада-
гента.
• Если во время работы обнаружится утечка паров хладагента, проветрите помещение.
• При соприкосновении хладагента с открытым пламенем выделяется токсичный газ.
• Убедитесь в отсутствии утечки паров хладагента. Попав в помещение, они могут прийти в соприкосновение
с пламенем обогревателя, кухонной плиты и т.п.

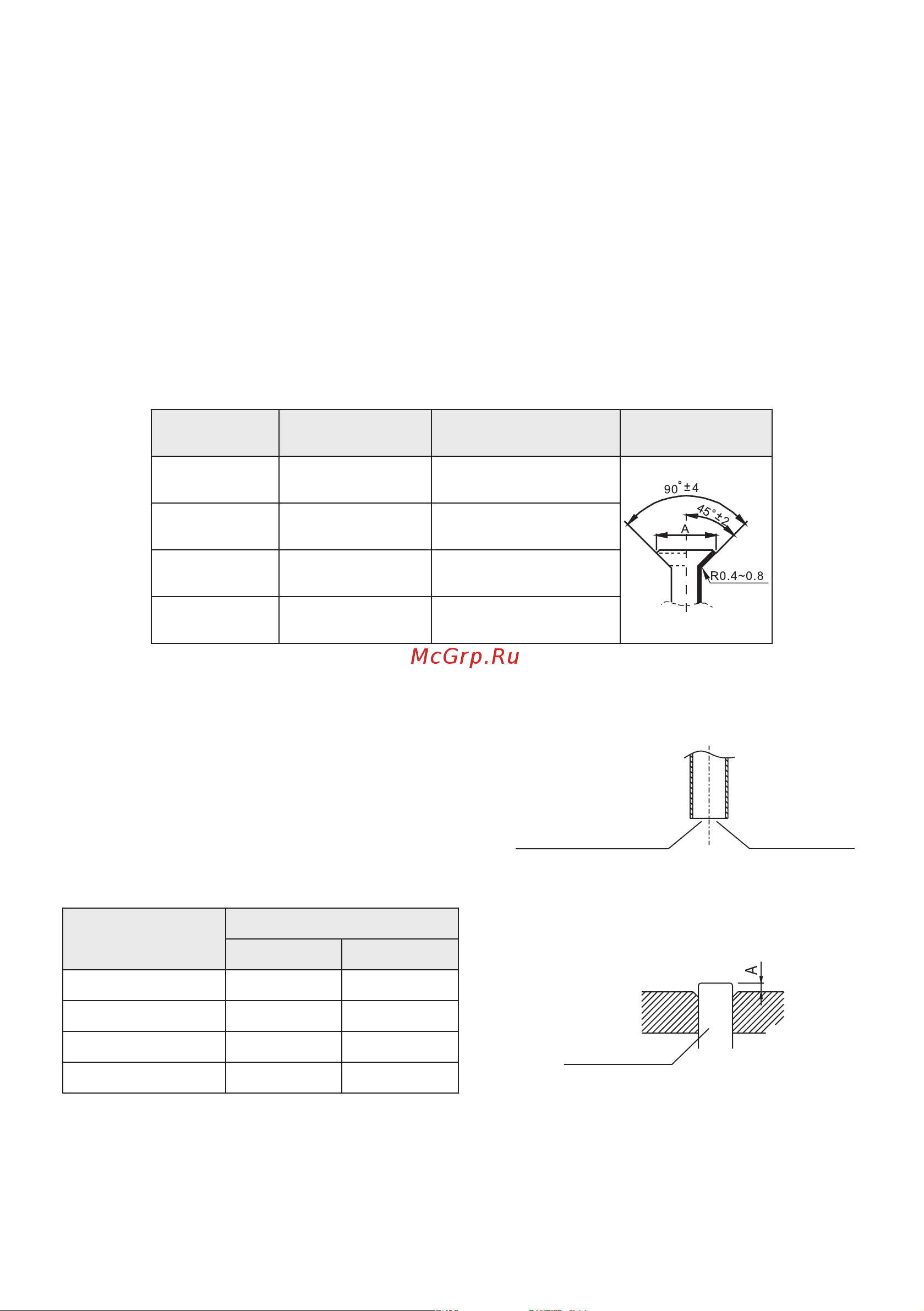

• В следующей таблице указаны размеры конусных гаек и соответствующий момент затяжки. (Слишком большой
момент затяжки может повредить развальцованную часть и стать причиной утечки).
Диаметр труб
(мм)
Момент затяжки
Диаметр разбортовки
А (мм)
Форма
развальцовки
∅ 6,35
15~16 Нм
(153~163 кгс/см)
8,3—8,7
∅ 9,52
25~26 Нм
(255~265 кгс/см)
12,0—12,4
∅ 12,7
35~36 Нм
(357~367 кгс/см)
15,4—15,8
∅ 15,9
45—47 Нм
(459~480 кгс/см)
18,6—19,0
• Проверьте, чтобы разность высот между наружным и внутренним блоками и длина труб хладагента соответ-
ствовало следующим требованиям.
3.1 РАЗВАЛЬЦОВКА ТРУБ
1) Обрежьте трубу труборезом.
2) Зачистите края, держа трубу концом вниз, чтобы
стружки не попали внутрь.
3) Наденьте на трубу конусную гайку.
4) Развальцуйте трубу.
Наружный
диаметр (мм)
А (мм)
Макс. Мин.
∅ 6,35 1,3 0,7
∅ 9,52 1,6 1,0
∅ 12,7 1,8 1,0
∅ 15,9. 2,2 2,0
Медная труба
Тиски
вальцовки
Установите в точности как
показано ниже
Обрежьте строго
под прямым углом
Зачистите края
