Единицы измерения: мм
м
м

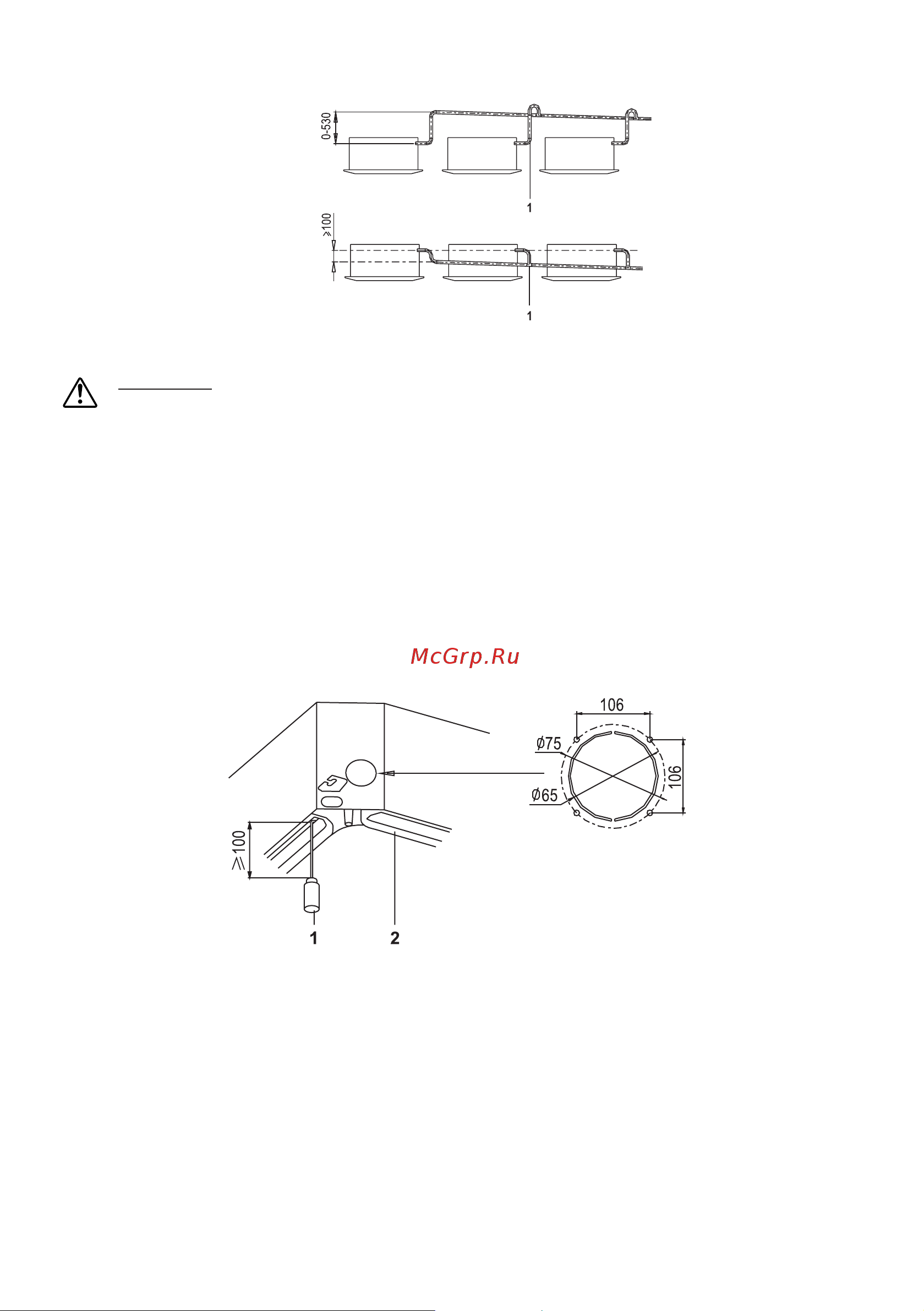

1 Объединение дренажных труб с помощью тройников
ВНИМАНИЕ!
• Замечания по монтажу дренажной системы. Не подсоединяйте дренажную трубу напрямую к
канализационному коллектору, от которого исходит запах аммиака. Аммиак из канализации может
проникнуть через дренажные трубы во внутренний блок и вызвать коррозию теплообменника.
• Помните, что, если вода будет скапливаться в дренажной трубе, это вызовет блокирование
дренажной системы.
4.4 ПРОВЕРКА РАБОТЫ ДРЕНАЖНОЙ СИСТЕМЫ
После завершения монтажа труб проверьте работоспособность дренажной системы.
• Постепенно залейте через воздуховыпускное отверстие примерно 1 л воды. Способ проверки путем
заливки воды (см. иллюстрацию ниже)
Отверстие для забора свежего
воздуха (Ø 65)
Единицы измерения: мм
1 Пластиковая лейка (длина излива около 100 мм)
2 Водоприемник
• После завершения электромонтажных работ проверьте исправность дренажной системы блока в режиме
охлаждения, см. «Тестовый запуск» на стр. 16.
