Dell Vostro 3888-0002 [13/70] Разборка и сборка

Разборка и сборка

Рекомендуемые инструменты

Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:

● Крестовая отвертка № 0

● Крестовая отвертка № 1

● Пластмассовая палочка рекомендуется для выездных технических специалистов

Список винтов

В следующей таблице приведены изображения и список винтов, используемых для различных компонентов.

ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество винтов,

затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене компонента было

установлено правильное количество винтов надлежащего типа.

ПРИМЕЧАНИЕ: На некоторых компьютерах имеются намагниченные поверхности. Проследите за тем, чтобы не

оставались винты, прикрепившиеся к таким поверхностям, при замене компонента.

ПРИМЕЧАНИЕ: Цвет винта определяется заказанной конфигурацией.

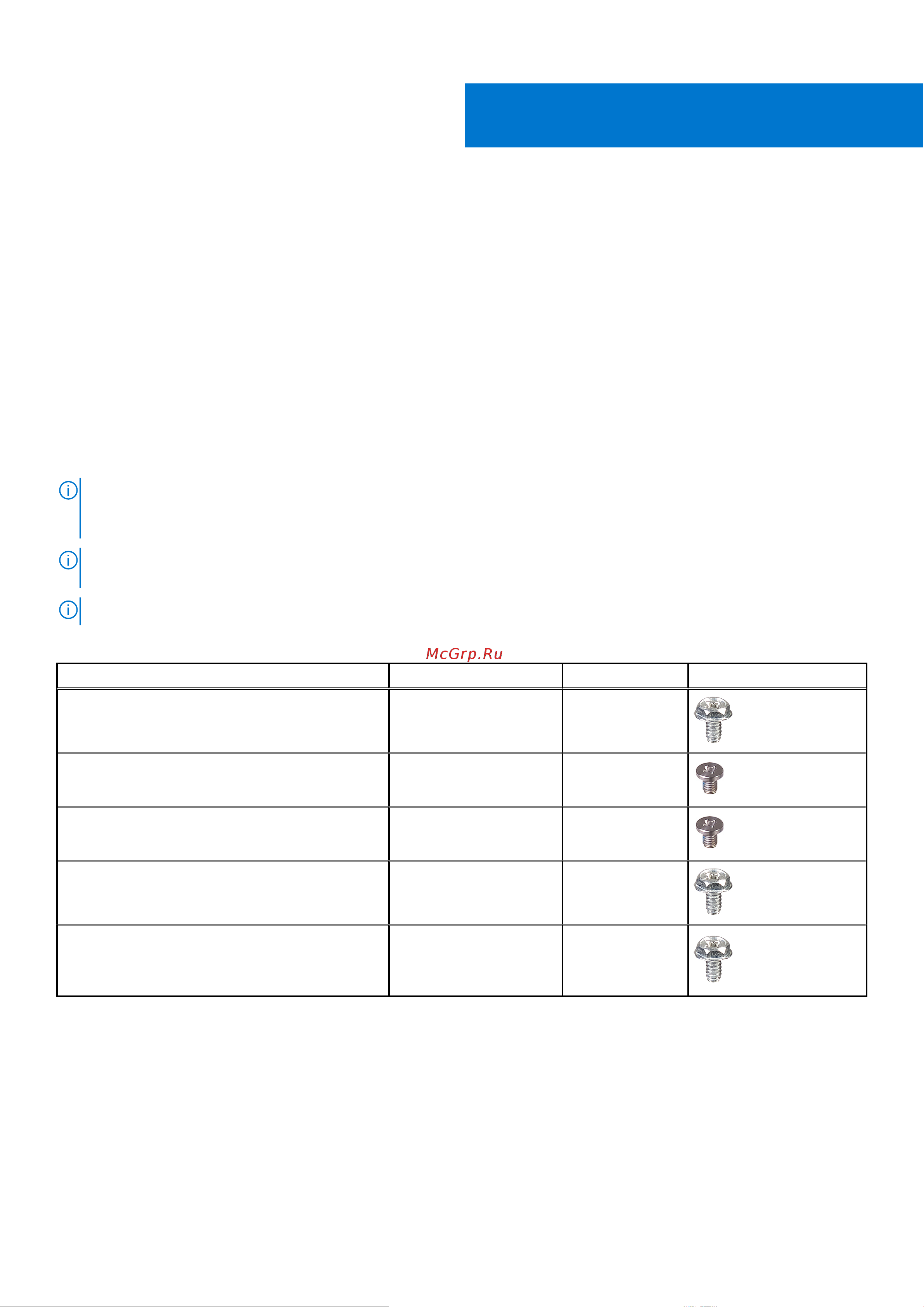

Таблица 2. Список винтов

Компонент Тип винта Количество Рисунок

Держатель передней платы ввода-вывода № 6-32

Твердотельный накопитель M.2 2230/2280 M2x3,5 1

Плата WLAN M2x3,5 1

Блок питания № 6-32 3

Системная плата № 6-32 8

Боковая крышка

Снятие боковой крышки

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

Разборка и сборка 13
