Dell Vostro 3888-0002 [43/70] Тонкий оптический привод
![Dell Vostro 3888-0002 [43/70] Тонкий оптический привод](/views2/1864029/page43/bg2b.png)
Тонкий оптический привод
Извлечение оптического привода
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите боковую крышку.
Об этой задаче

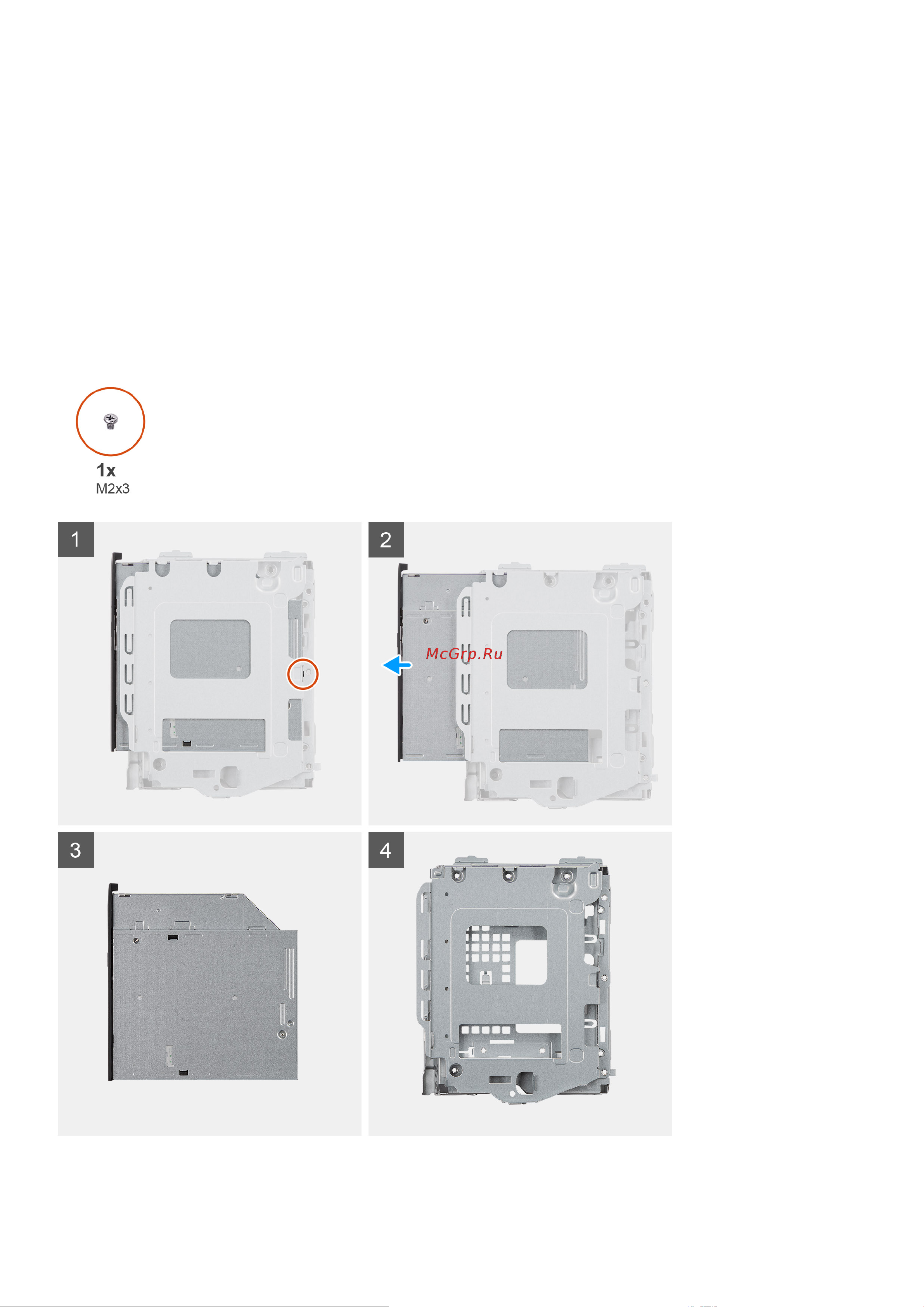

На следующих рисунках показано расположение оптического привода и проиллюстрирована процедура извлечения.
Разборка и сборка 43
