Dell Vostro 3888-0002 [41/70] Установка платы wlan
![Dell Vostro 3888-0002 [41/70] Установка платы wlan](/views2/1864029/page41/bg29.png)

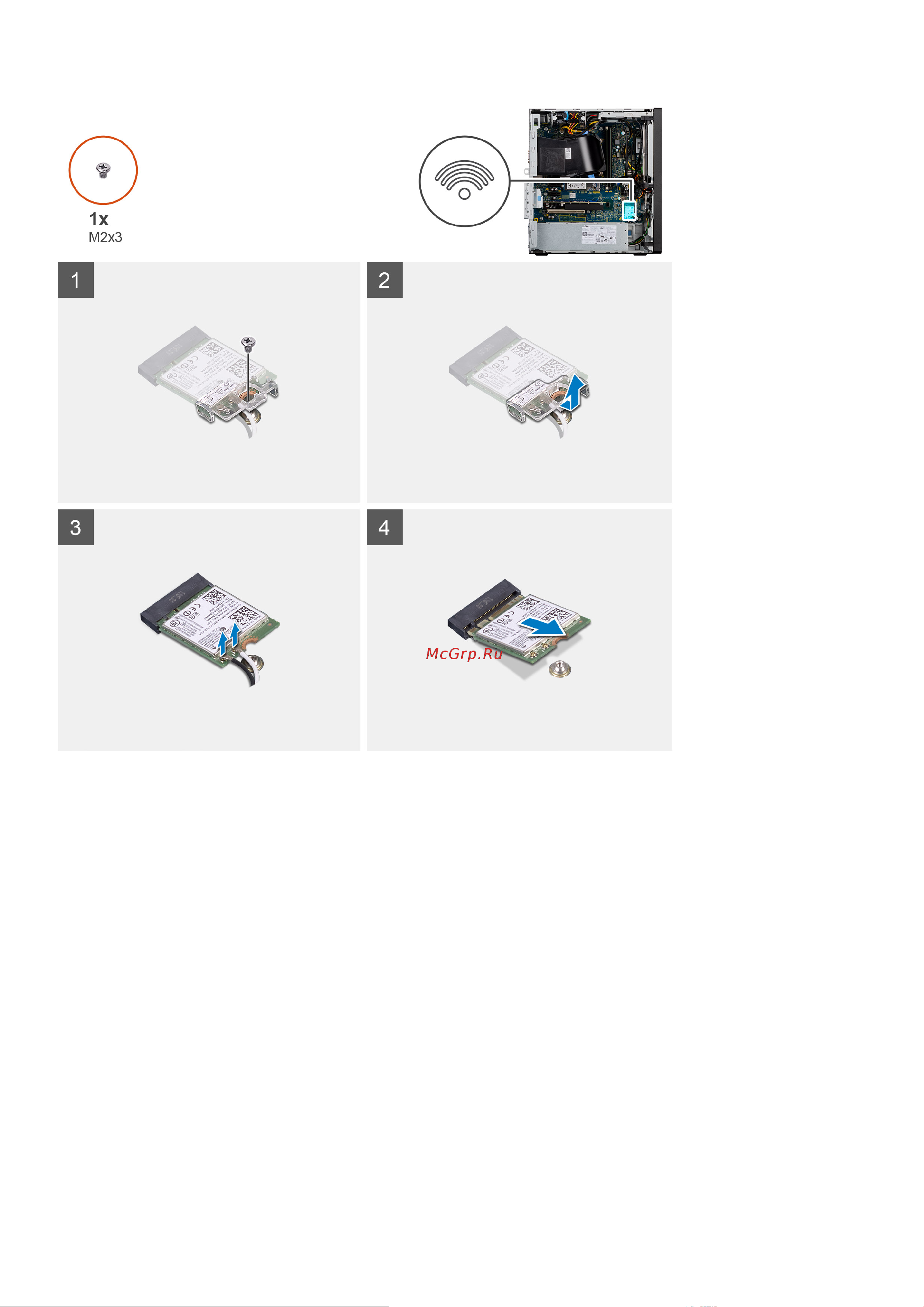

Действия
1. Выверните винт M2x3,5, которым плата беспроводной сети (WLAN) крепится к системной плате.
2. Снимите кронштейн платы WLAN с платы WLAN.
3. Отсоедините от платы WLAN антенные кабели.
4. Сдвиньте плату WLAN и достаньте ее из разъема на системной плате.
Установка платы WLAN
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На следующем рисунке показано расположение платы беспроводной сети и проиллюстрирована процедура установки.
Разборка и сборка 41
