Лицевая панель
Снятие передней лицевой панели
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите боковую крышку.
Об этой задаче

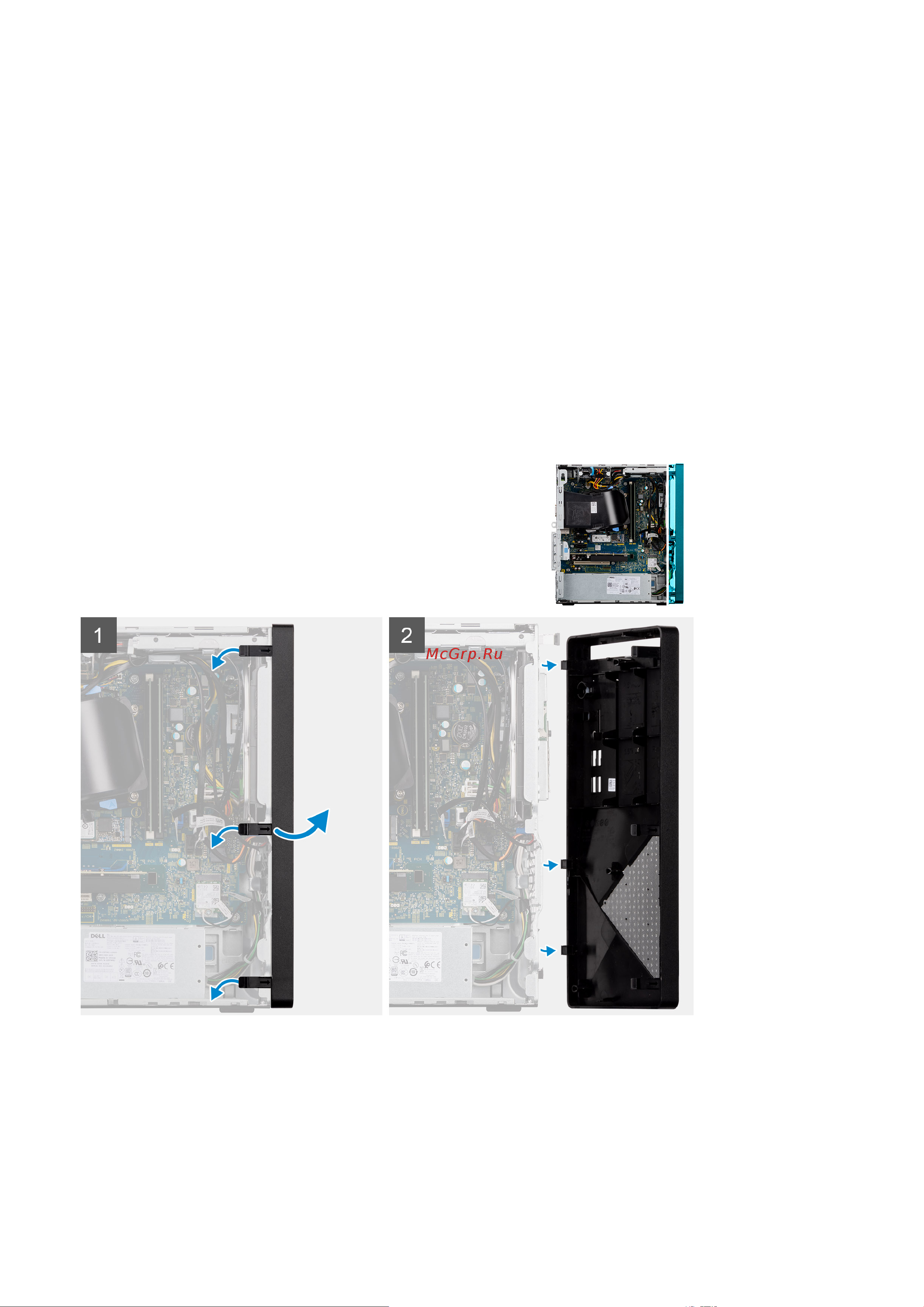

На следующих рисунках показано расположение передней лицевой панели и наглядно показана процедура ее снятия.
Действия
1. Подденьте фиксирующие выступы, чтобы отсоединить фронтальную панель от компьютера.
2. Подденьте фиксирующие выступы, чтобы отсоединить фронтальную панель от компьютера.
3. Снимите фронтальную панель с компьютера.
Установка лицевой панели
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Разборка и сборка 17
