Об этой задаче

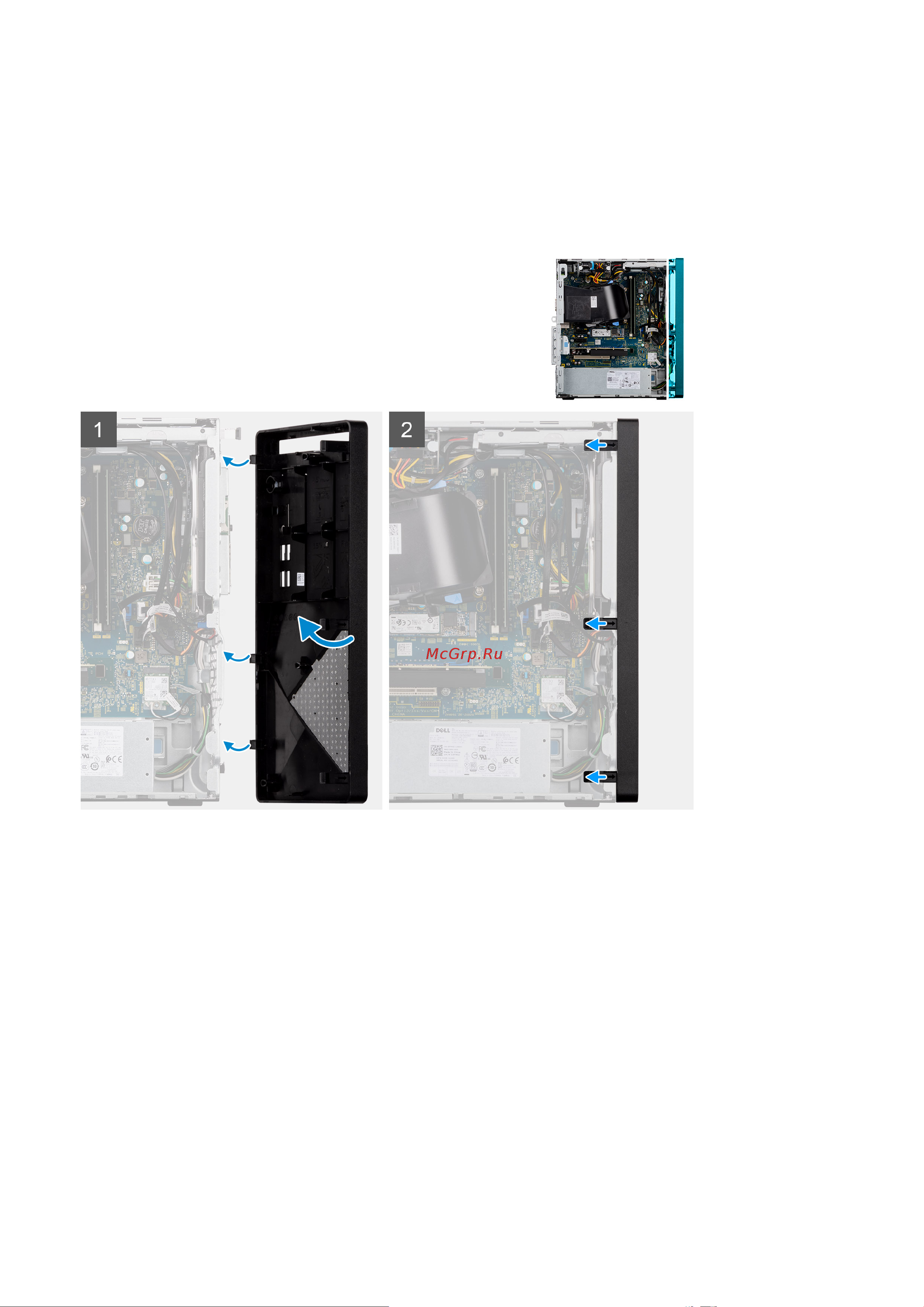

На следующих рисунках показано положение лицевой панели и наглядно показана процедура ее установки.
Действия
1. Совместите фиксаторы на лицевой панели с пазами на корпусе компьютера.
2. Нажимайте на лицевую панель до тех пор, пока фиксаторы не войдут со щелчком, соединившись с тремя ответными
зацепами.
Следующие действия
1. Установите боковую крышку.
2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Кожух вентилятора
Снятие кожуха вентилятора
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите боковую крышку.
Об этой задаче
На следующих рисунках показано расположение кожуха вентилятора и наглядно показана процедура его снятия.
18 Разборка и сборка
