Установка боковой крышки
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

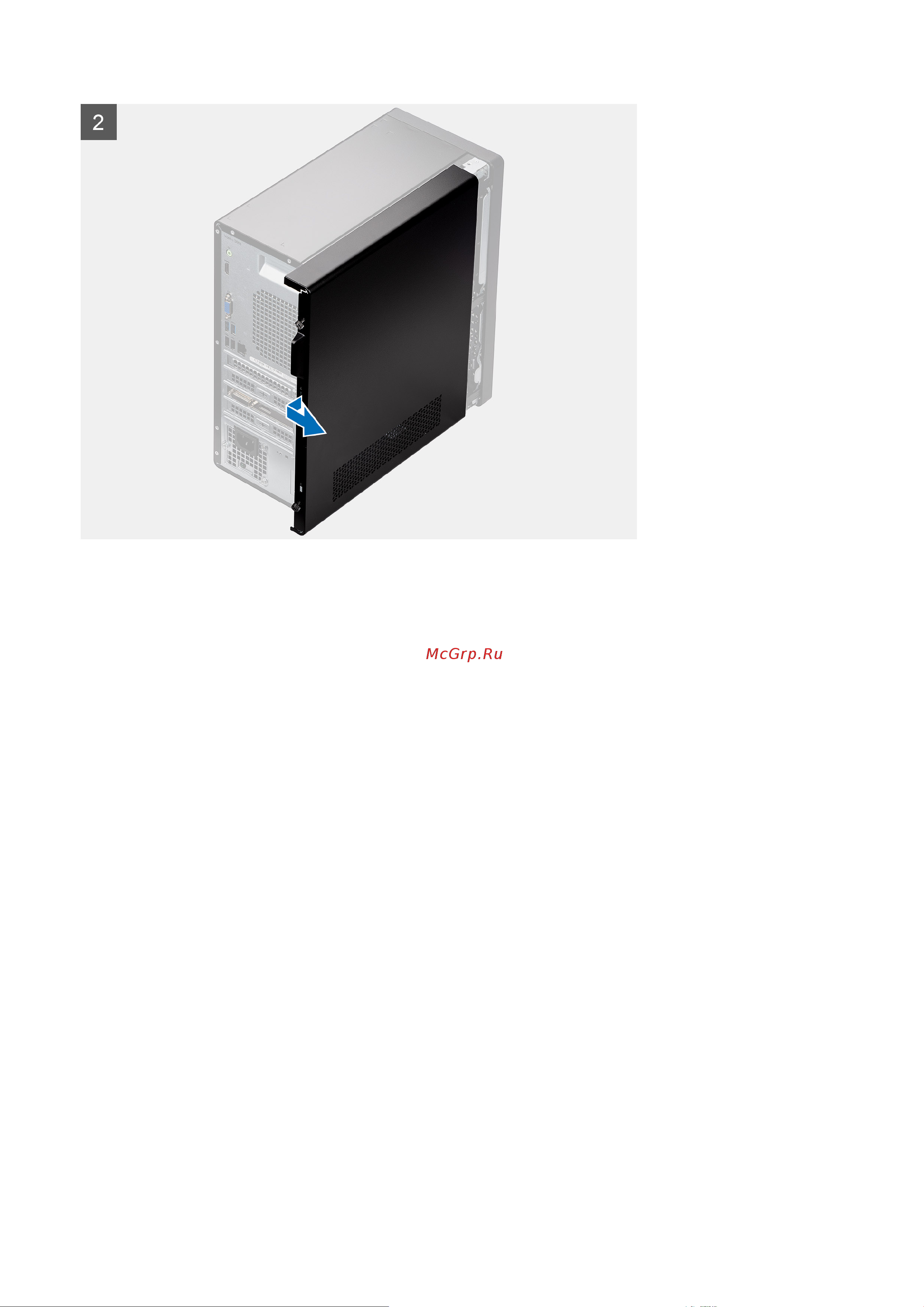

На следующем рисунке показано расположение боковых крышек и наглядно показана процедура их установки.
Действия
1. Найдите на компьютере паз под боковую крышку.
2. Приложите боковую крышку к компьютеру и сдвиньте крышку к передней стороне компьютера, чтобы установить ее.
Разборка и сборка 15
