Viewsonic PJL7201 [13/71] Проектор
![Viewsonic PJL7201 [13/71] Проектор](/views2/1086665/page13/bgd.png)

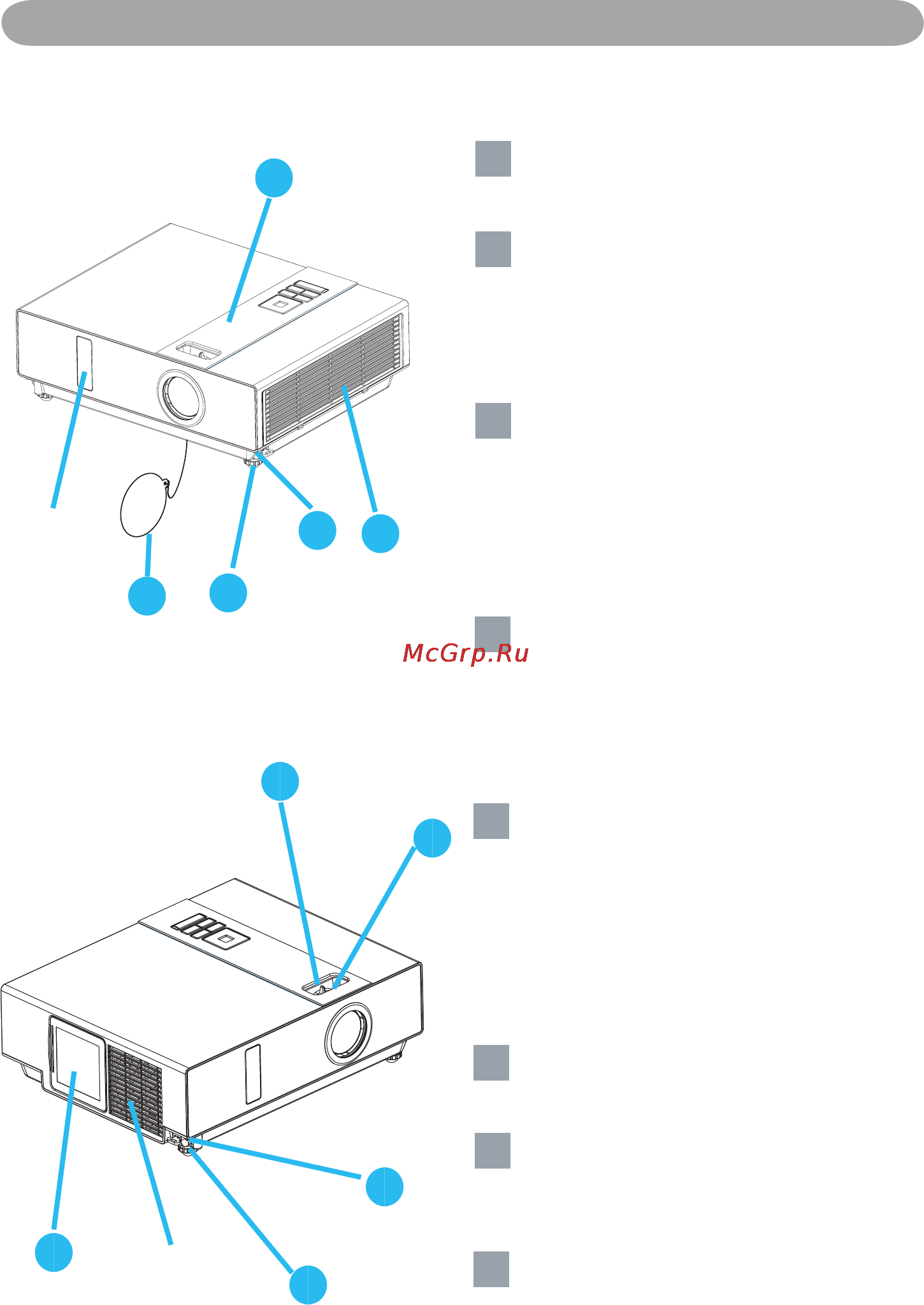

Компоненты
ViewSonic 6 PJL7200/PJL7201/PJL7202
Компоненты
4
5
6
7
8
Проектор
1
Панель управления
Средство управления проектором.
12
Крышка объектива
Применяется для закрытия объектива в
целях предотвращения его загрязнения
или повреждения, когда проектор не
используется.
3
Крышка фильтра
Препятствует опаданию внутрь
проектора пыли и инородных
предметов.
Снимите крышку для очистки
воздушного фильтра.
14
Кольцо фокусировки
Используется для фокусировки
проецируемого изображения.
Вращайте кольцо фокусировки, пока
изображение не станет четким.
15
Кольцо масштабирования
Используйте кольцо масштабирования,
чтобы отрегулировать размер
проецируемого изображения.
Вращайте кольцо масштабирования
для получения необходимого размера
изображения.
16
Дверца лампы
Внутри находится лампа.
17
Кнопка регулировки ножки
ИСпользуется для блокировки и отмены
блокировки регулируемой ножки.
18
Передняя регулируемая ножка
Используется для регулировки угла
наклона проектора.
Выходные
вентиляционные
отверстия
1
2
3
7
8
Передний
ИК-приемник
