ViewSonic 7 PJL7200/PJL7201/PJL7202
Компоненты

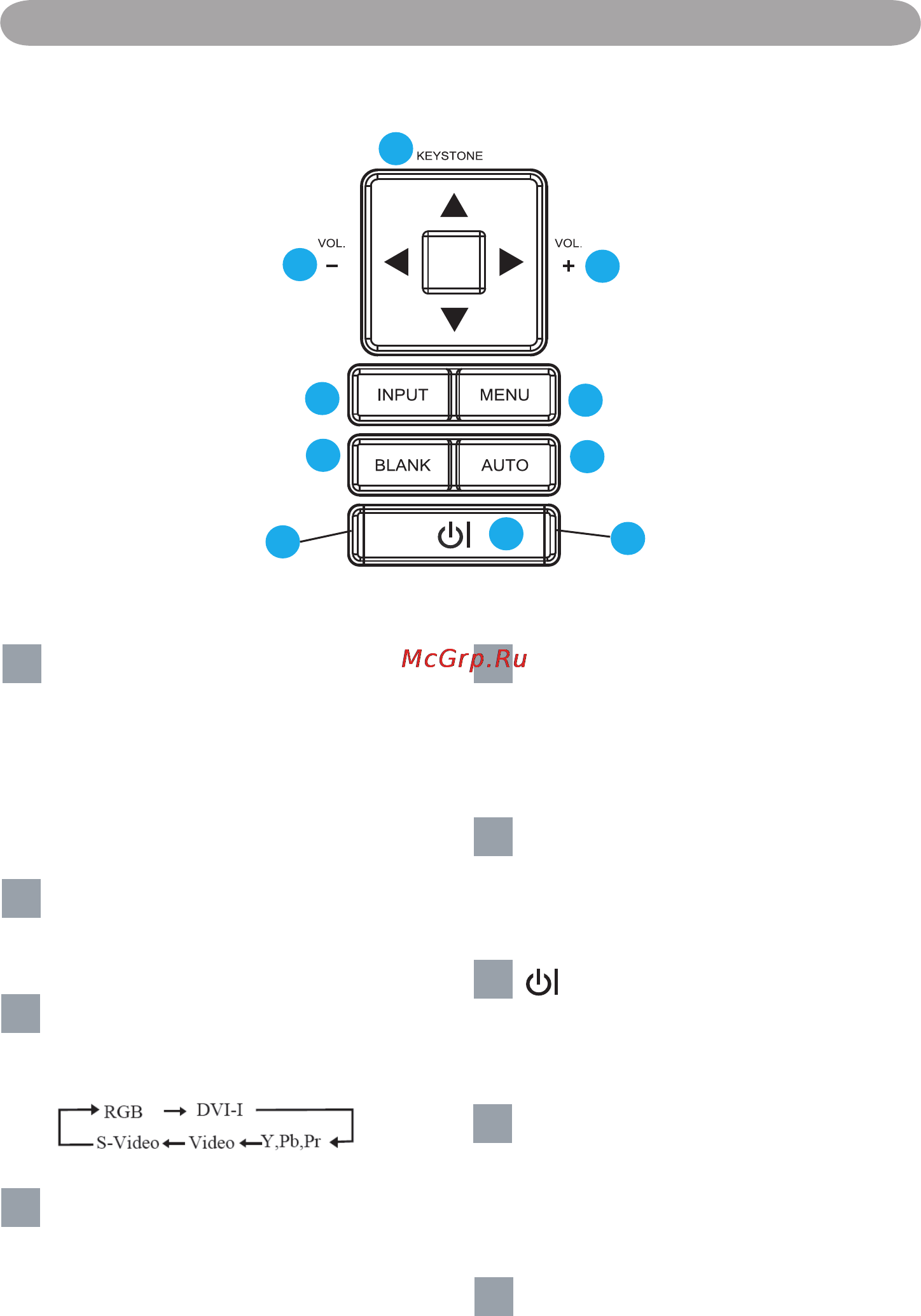

Панель управления
9
10
10
11
13
12
14
15
16
17
ИНДИКАТОР ЛАМПЫ
ИНДИКАТОР ПИТАНИЯ
9
АВТОКОРРЕКЦИЯ
ТРАПЕЦЕИДАЛЬНОГО
ИСКАЖЕНИЯ
Коррекция вертикального
трапецеидального искажения с
помощью кнопок перемещения вверх и
вниз в меню.
110
ГРОМКОСТЬ +/-
Увеличение и уменьшение громкости
звука.
11
ВХОД
Используется для выбора источника
входного сигнала:
112
МЕНЮ
Используется для отображения или
скрытия главной страницы экранного
меню.
113
ОЧИСТКА
Используется для отключения
проецируемого изображения. В случае
нахождения проектора в этом режиме более
15 минут он автоматически отключится.
1
14
АВТО
Используется для автоматической
настройки параметров в соответствии с
текущим источником сигнала.
115
ПИТАНИЕ
Используется для включения проектора,
перевода в режим работы, режим
ожидания или охлаждения.
116
ИНДИКАТОР ЛАМПЫ
Отображает состояние внутренней
температуры проектора, правильное
закрытие дверца лампы или нахождение
в режиме охлаждения.
1
17
ИНДИКАТОР ПИТАНИЯ
Горит или мигает, отображая состояние
работы проектора.
