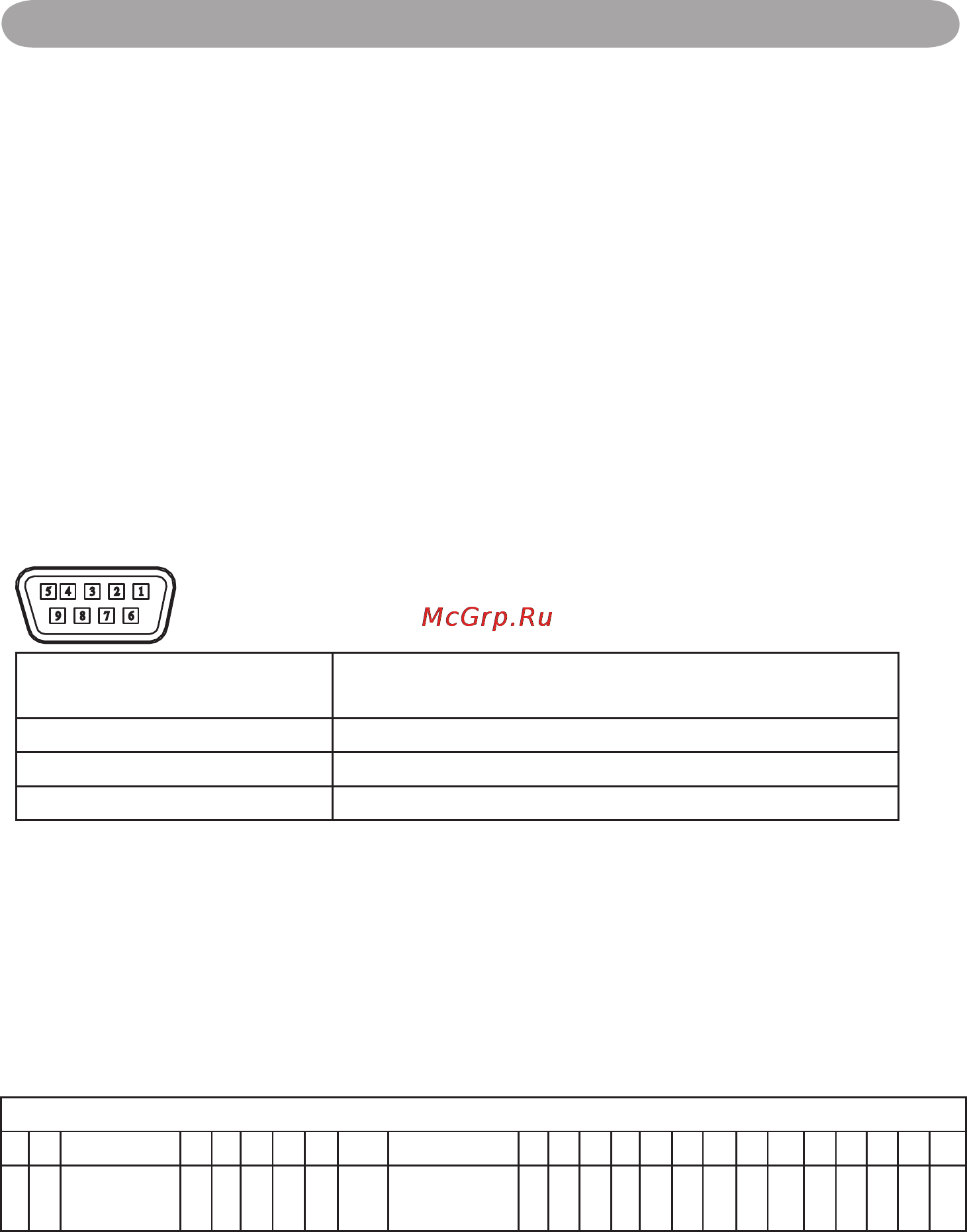

ViewSonic 58 PJL7200/PJL7201/PJL7202
Приложение
Конфигурации терминала (управление RS232)
Протокол связи
Параметр Характеристики
Стандартная пропускная способность 9600 бит/с
Длина данных 8 бит
Паритет Отсутствует
Стоповый бит 1 бит
Управление потоком Отсутствует
Определение кабеля RS232
˄˅ˆˇˈ
ˉˊˋˌ
Боковая сторона ПК Сторона проектора с D-образным миниатюрным
разъемом
RX 2 RX 2
TX 3 TX 3
GND 5 GND 5
Протокол передачи команды
Код ТИП1:
Пример: Команда Power ON (ВКЛ. ПИТАНИЕ) передается на
проектор с запросом, а проектор возвращает код "06".
Команда (ASII)
ПК C 0 0 CR 0 6
Проектор Обработка
команды
0 6
