ViewSonic 14 PJL7200/PJL7201/PJL7202
Установка
Подключение
Портативный или настольный компьютер
Перед выполнением подключений обязательно отключите питание проектора и компьютера.

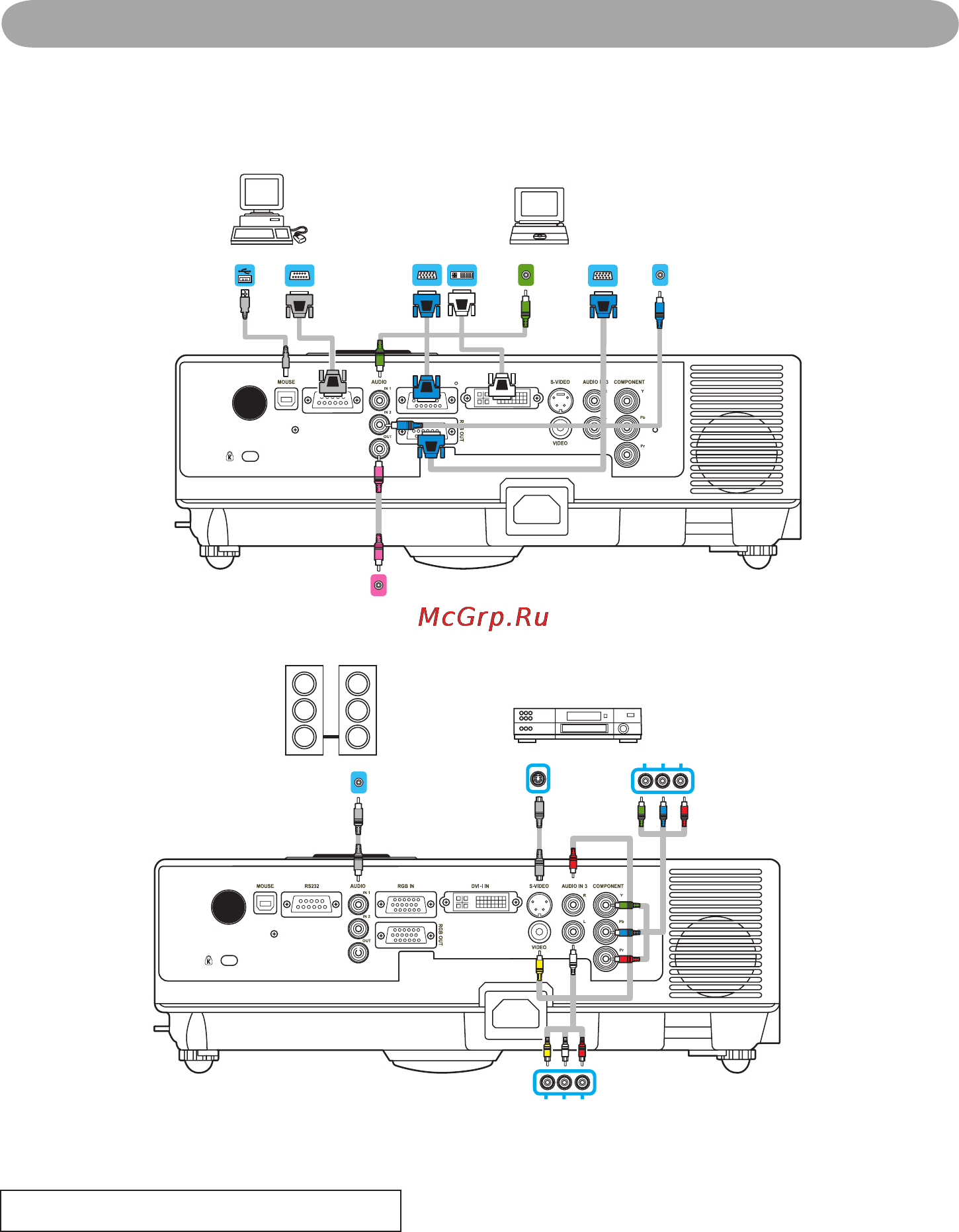

Подключите кабель ПК.
Подключите один из разъемов кабеля ПК к гнезду Вход сигнала RGB
проектора.
Соедините компьютер с проектором с помощью кабеля ПК.
При необходимости подключите внешний монитор к гнезду ПОКЛЮЧЕНИЕ
МОНИТОРА для просотра сигнала, подаваемого на вход Вход сигнала RGB.
Затяните винты всех разъемов.
AUDIO OUT AUDIO OUT
MOUSE
RS-232
DVI OUT
VGA OUT
RGB IN
AUDIO IN
VIDEO OUT AUDIO OUT (L)&(R)
S-VIDEO OUT
Y Pb/Cb Pr/Cr
AUDIO OUT
PC
VCD/DVD Player
Speaker
