ViewSonic 8 PJL7200/PJL7201/PJL7202

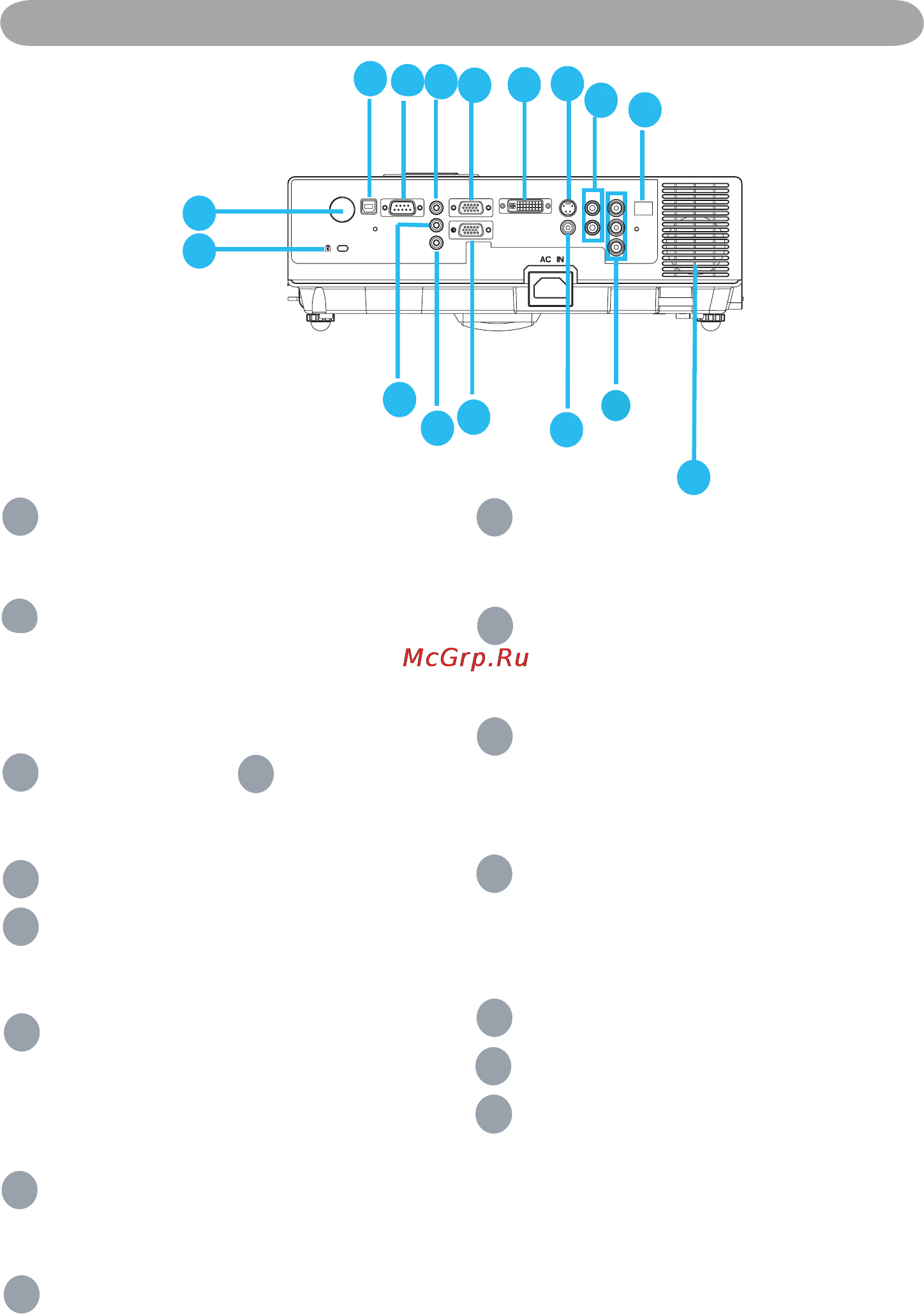

Компоненты
A
МЫШЬ
Подсоедините кабель USB мыши к
компьютеру для управления ее функциями.
B
RS232
Последовательный порт передачи
данных для управления проектором с
компьютера или другого устройства,
совместимого с RS-232.
C
Аудиовход1и
D
Аудиовход2
Гнездо штекера для приема звука с
компьютера.
E
Аудиовыход
F
ВходсигналаRGB
Используется для приема аналогового
видеосигнала RGB с компьютера.
G
ВыходсигналаRGB
Подключите внешний монитор к этому
гнезду, чтобы вывести на него сигнал,
поступающий на входной разъем
подключения Вход сигнала RGB.
H
ВходDVI-I
Используется для приема цифрового
видеосигнала DVI-I с компьютера.
I
S-VIDEO
Используется для подключения
источника видеосигнала S-Video.
J
ВИДЕО
Используется для подключения
источника композитного видеосигнала.
K
Аудиовход3,П/Л
Гнезда штекеров для подключения
звукового стереосигнала.
L
КОМПОНЕНТНЫЙY/Pb/Pr
Используется для подключения
компонентного видеосигнала Y, Pb, Pr с
DVD-проигрывателя.
M
Локальнаясеть(дополнительно)
Эта функция является дополнительной.
Дополнительную информацию о
приложении Network Control см. на стр. 33.
N
ЗаднийИК-приемник
O
Громкоговоритель
P
Гнездодлясистемыбезопасности
KensingtonMicroSaver
Встроенное гнездо для замка безопасност.
Гнездо для замка совместимо с
системой безопасности MicroSaver
®
(зарегистрированный товарный знак компании
Kensington Microware Inc.). Логотип является
собственностью и товарным знаком корпорации
Kensington Microware Inc
A
B
C
D
E
F
G
H
I
J
K
L
M
N
P
O
Видсзади
