Введение 7

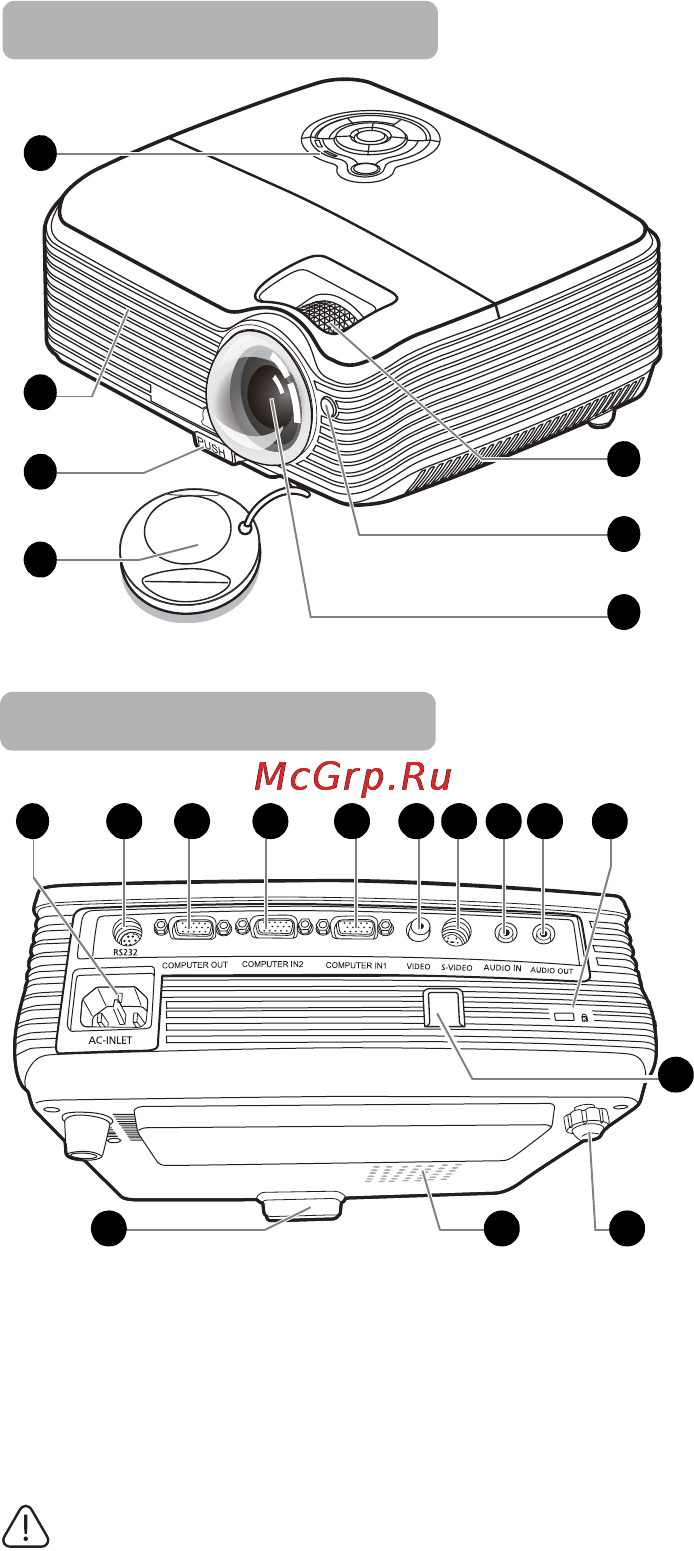

Внешний вид проектора
1. Внешняя панель управления
(Подробности см. в разделе
"Проектор и пульт ДУ" на стр. 8.)
2. Вентиляционное отверстие
(выпуск горячего воздуха)
3. Кнопка фиксатора
4. Крышка объектива
5. Кольцо фокусировки
6. Передний приемник ИК-сигнала
от пульта ДУ
7. Проекционный объектив
8. Разъем шнура питания перем.
тока
9. Разъем управления RS-232
10. Разъем выходного сигнала RGB
11. Разъем № 1 входного сигнала
RGB (от ПК)/ компонентного
видеосигнала (YPbPr/ YCbCr)
12. Разъем № 2 входного сигнала
RGB (от ПК)/ компонентного
видеосигнала (YPbPr/ YCbCr)
13. Разъем входного видеосигнала
14. Разъем входного видеосигнала
S-Video
15. Вход аудиосигнала
16. Разъем выходного аудиосигнала
17. Гнездо замка Kensington для
предотвращения кражи
18. Ножка с фиксатором
19. Крышка отсека лампы
20. Задняя ножка регулировки
21. Защитная скоба
К этой скобе крепится
продающийся в магазинах
тросик, предотвращающий
кражу.
Внимание!
• ЭТО УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО.
• При установке проектора нужно либо подсоединять вилку шнура питания к
электророзетке через находящийся рядом с проектором размыкатель, либо
устанавливать проектор рядом с розеткой питания. При возникновении неполадок в
работе проектора либо отсоедините вилку шнура питания от сети электропитания, либо
отключите питание размыкателем.
Вид спереди/сверху
7
1
2
3
4
5
6
Вид сзади/снизу
18 20
1714131110
9
8
19
15 1612
21
