Порядок подключения18

Подключение источника видеосигнала S-Video

Проверьте, есть ли в вашем видеоустройстве незадействованный выходной разъем

S-Video:

• Если есть, то перейдите к следующему шагу процедуры.

• Если нет, то для подключения к проектору придется использовать другой способ.

Порядок подключения проектора к источнику видеосигнала

S-Video:

1. Один конец кабеля S-Video подключите к выходному разъему S-Video

видеоустройства.

2. Другой конец кабеля S-Video подключите к разъему S-VIDEO проектора.

3. Если хотите во время презентаций использовать встроенный в проектор

динамик (микшированный монозвук), то один конец подходящего звукового

кабеля подключите к аудиовыходу компьютера, а другой конец - к гнезду

AUDIO IN проектора.

4. При желании можно взять

другой подходящий звуковой кабель и один его конец

подключить к гнезду AUDIO OUT проектора, а другой конец - к внешним

динамикам.

После подключения управлять звуком можно будет с помощью экранных меню

проектора. Подробности см. в разделе "Регулировка звука" на стр. 35.

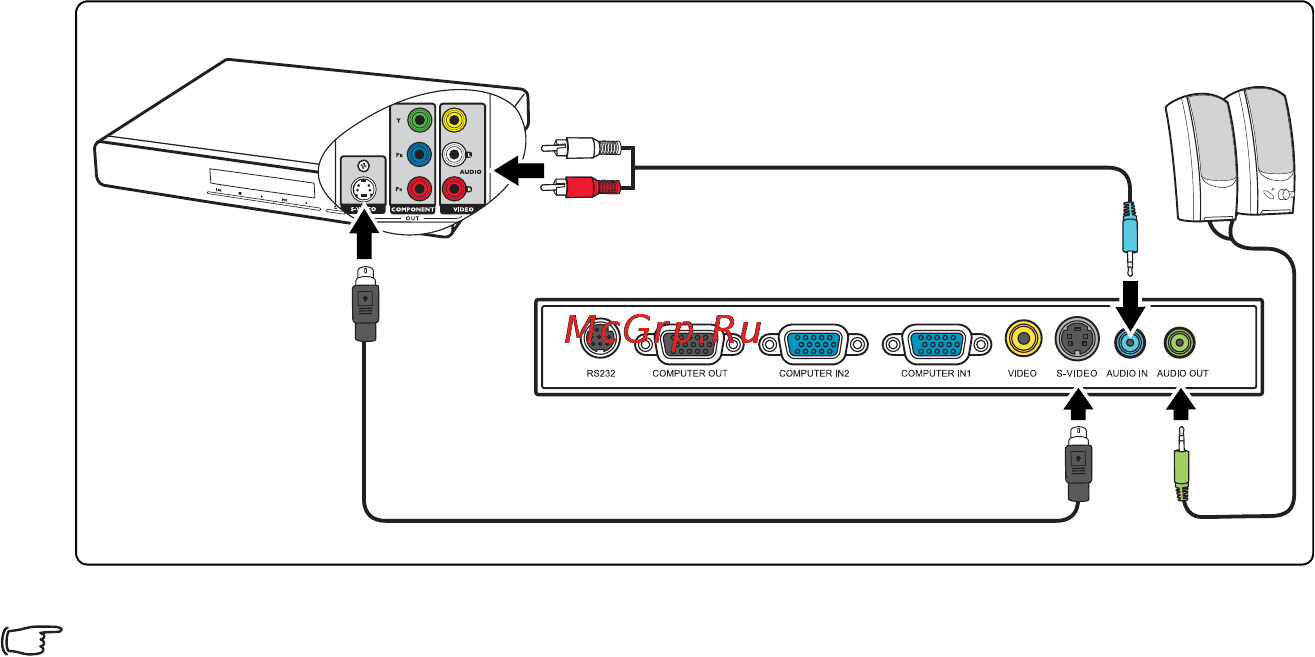

При подключениях руководствуйтесь следующим рисунком:

• Этот проектор способен воспроизводить только микшированный монозвук, даже

если к нему подключен стереофонический звуковой сигнал. Подробности см. в

разделе "Подключение аудиосигнала" на стр. 16.

• Если после включения проектора и правильного выбора источника видеосигнала

изображение отсутствует, то убедитесь, что видеоустройство включено и нормально

работает. Также проверьте правильность подключения сигнальных кабелей.

•

Если вы уже подключили к проектору компонентный видеосигнал от этого

устройства, имеющего выход S-Video, то подключать его выход S-Video к проектору

не нужно, так как качество изображения в этом случае ухудшится. Подробности см. в

разделе "Подключение источников видеосигнала" на стр. 15.

Аудио/видео устройство

Кабель S-Video

Аудиокабель

Аудиок

абель

Динамики
