Порядок работы26
Точная настройка четкости изображения
Увеличьте резкость изображения, вращая кольцо
фокусировки.

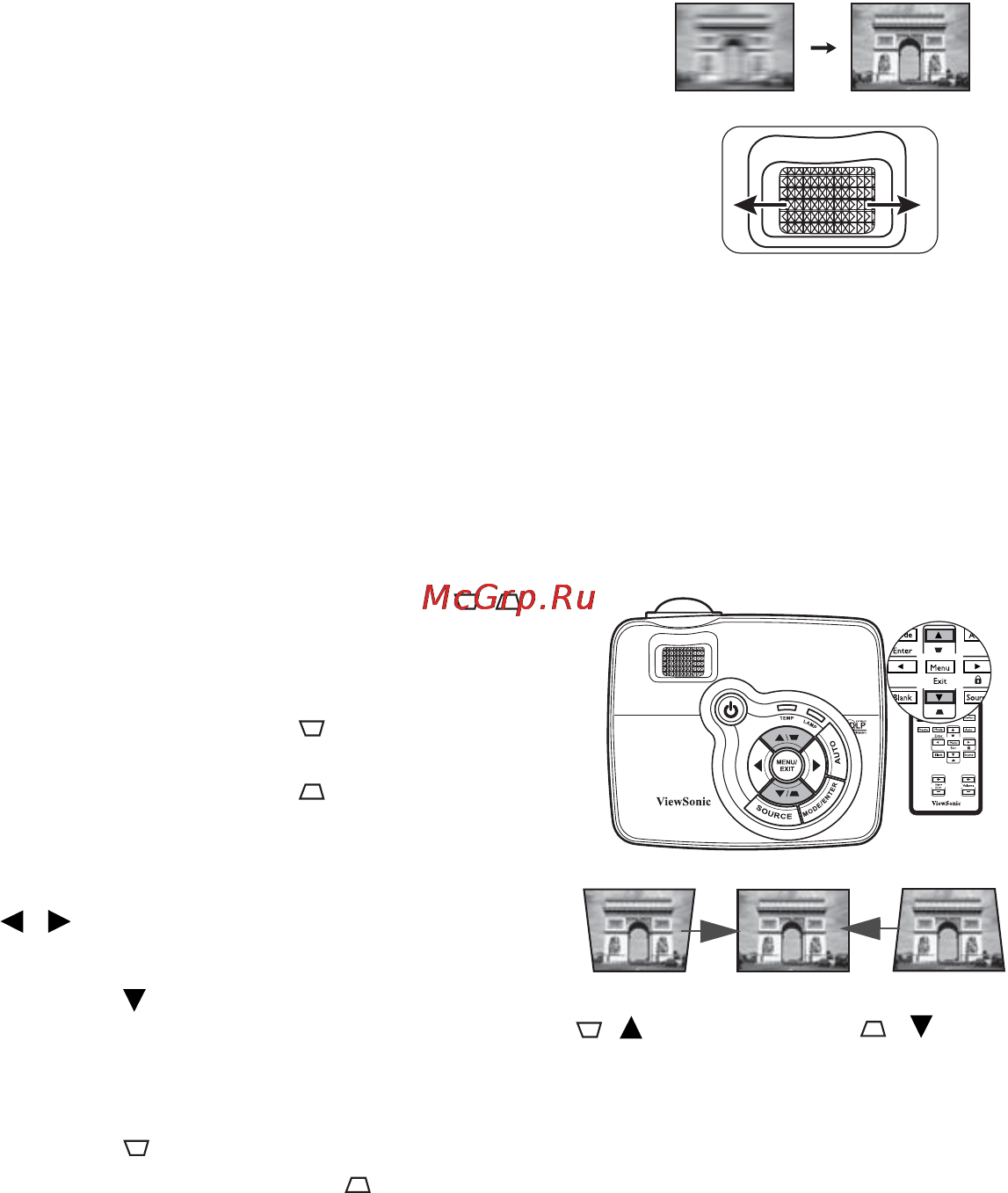

Коррекция трапецеидальных искажений
Трапецеидальность выражается в заметном увеличении ширины верхней или нижней
части проецируемого изображения. Это происходит, когда проектор не
перпендикулярен экрану.
Для устранения этой ситуации, помимо регулировки высоты проектора, нужно также
вручную скорректировать искажение одним из следующих способов.
• С помощью пульта ДУ
На проекторе или на пульте ДУ нажмите /,
чтобы открыть страницу "Коррекция
трапецеидальных искажений". Для
корректировки трапецеидальности верхней
части изображения нажмите . Для
корректировки трапецеидальности нижней
части изображения нажмите .
• Экранное меню
1. Нажмите MENU/EXIT и затем нажимайте
/, пока не выделите меню
ДИСПЛЕЙ.
2. Нажмите , чтобы выделить
Трапецеидальность, а затем нажмите
MODE/ENTER. Откроется страница
корректировки Трапецеидальность.
3. Нажмите для коррекции трапецеидальных искажений в верхней части
изображения или нажмите для коррекции трапецеидальных искажений в
нижней части изображения.
Нажмите
/.
Нажмите
/.
