Введение8

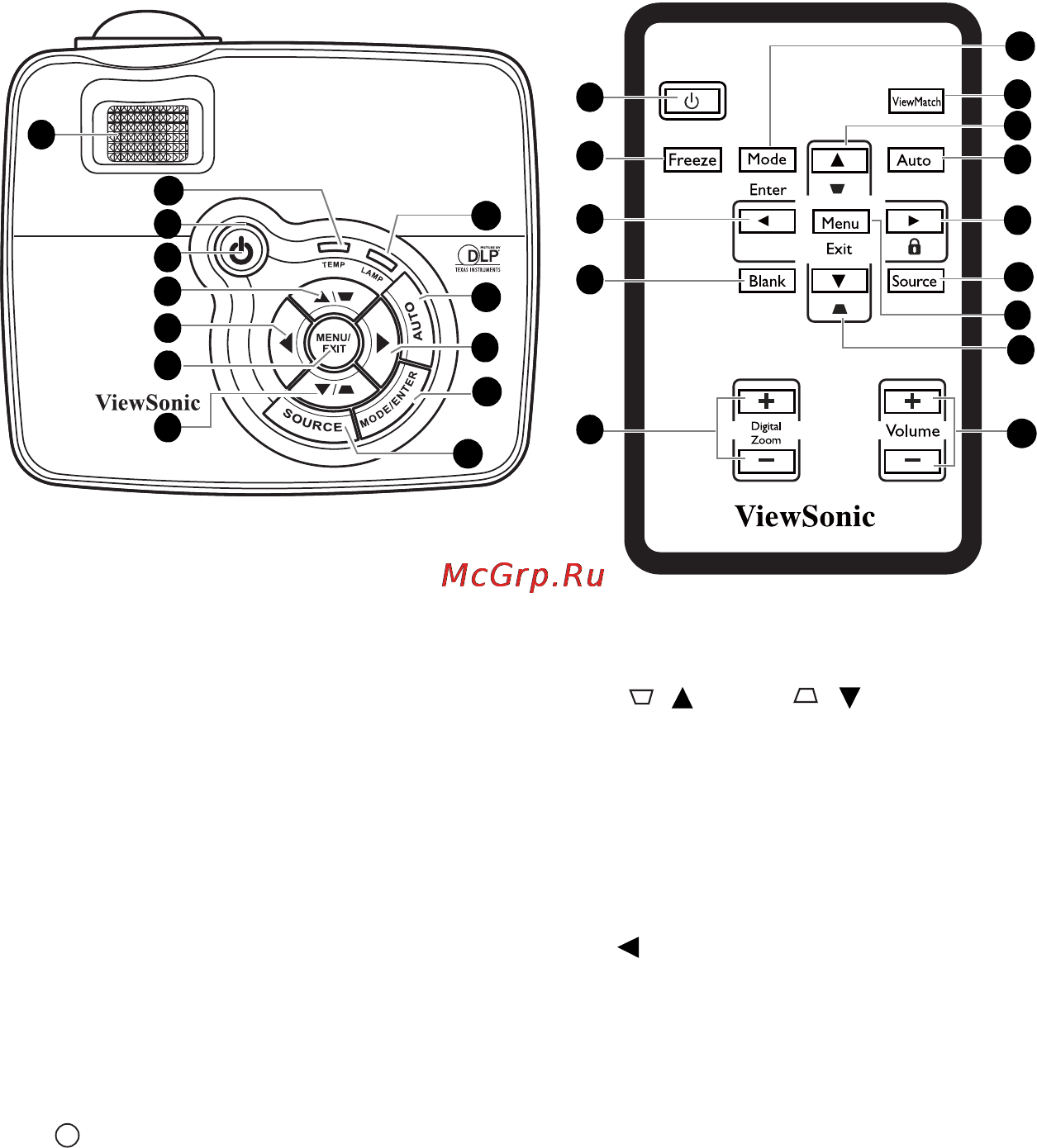

Органы управления и их назначение
Проектор и пульт ДУ
1. Кольцо фокусировки
Регулировка резкости проецируемого
изображения Подробности см. в разделе
"Точная настройка размера и резкости
изображения" на стр. 26.
2. TEMPerature indicator light
Загорается красным, если температура
проектора становится выше
допустимой. Подробности см. в разделе
"Индикаторы" на стр. 51.
3. Индикатор питания
Горит или мигает во время работы
проектора. Подробности см. в разделе
"Индикаторы" на
стр. 51.
4. POWER
Попеременное переключение проектора
между режимами ожидания и
включения. Подробности см. в разделах
"Включение проектора" на стр. 20 и
"Выключение проектора" на стр. 37.
5. Коррекция трапецеидальных
искажений/кнопки со стрелками
(/Вверх, / Вниз)
Ручная коррекция трапецеидальных
искажений, возникающих при
проецировании под углом к экрану.
Подробности см. в разделе
"Коррекция
трапецеидальных
искажений" на стр. 26.
6. Влево/BLANK
Скрытие изображения с экрана.
Подробности см. в разделе "Скрытие
изображения" на стр. 34.
7. MENU/EXIT
Включение экранного меню. Возврат к
предыдущему меню, выход и
сохранение настроек меню.
Подробности см. в разделе "Работа с
меню" на стр. 21.
8. LAMP indicator light
Показывает состояние лампы. Горит
или мигает в случае неполадок
с
лампой. Подробности см. в разделе
"Индикаторы" на стр. 51.
1
9
10
8
12
11
5
2
3
4
6
7
5
4
12
13
14
15
16
10
5
5
9
17
18
11
7
I
I
