Порядок подключения 15

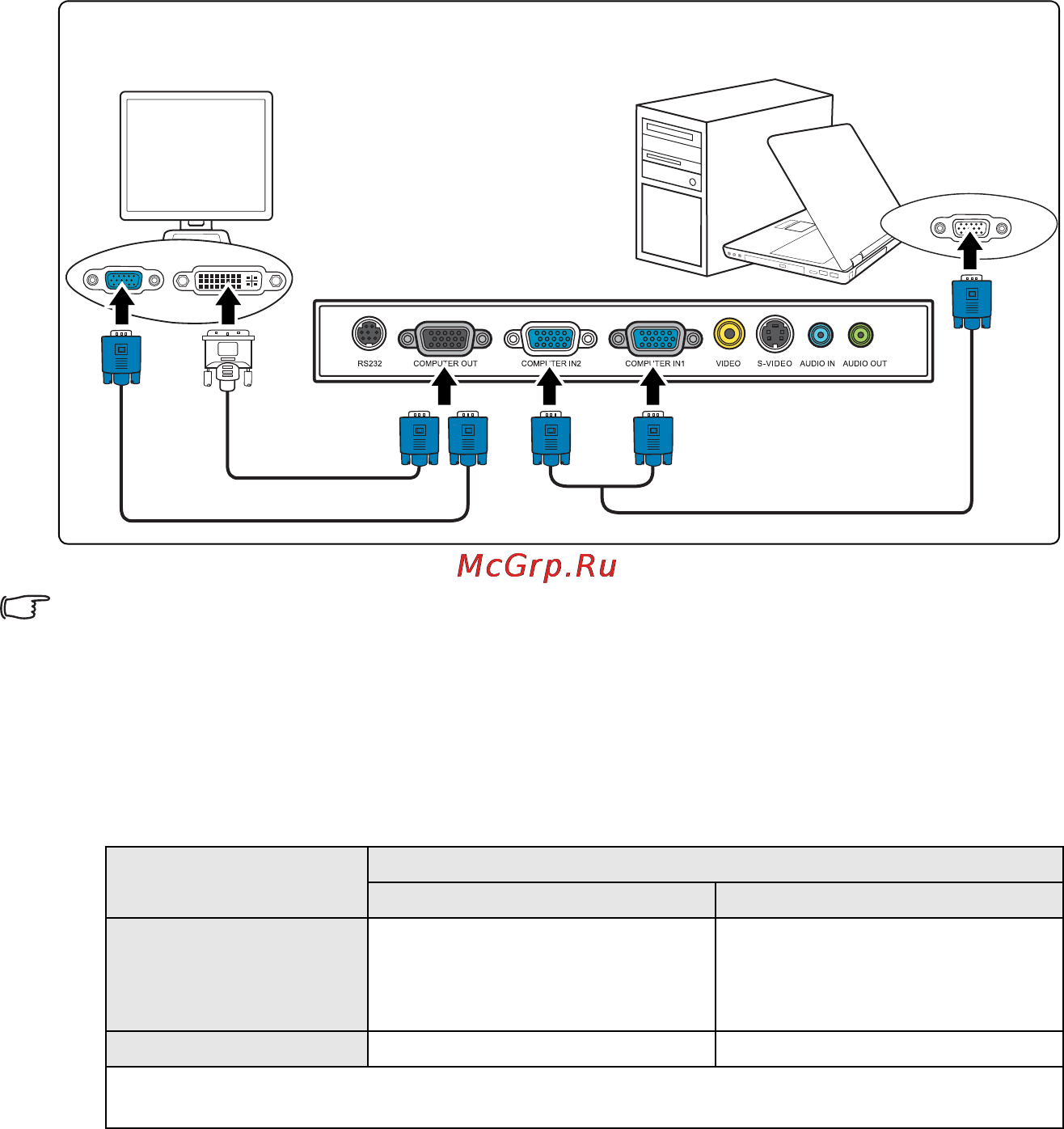

При подключениях руководствуйтесь следующим рисунком:
• На выходе разъема COMPUTER OUT сигнал появляется только тогда, когда подан
сигнал на вход проектора COMPUTER IN 1 или COMPUTER IN 2.
• Если хотите использовать такой способ подключения, когда проектор находится в
режиме ожидания, то включите функцию Активный выход VGA в меню НАСТРОЙКИ
СИСТЕМЫ: Дополнит. Подробности см. в разделе "Активный выход VGA" на стр. 42
и в таблице внизу.
Подключение источников видеосигнала
К проектору можно подключать различные источники видеосигнала, у которых есть
следующие выходные разъемы:
• Компонентный видеосигнал
•S-Video
• Видео (композитный видеосигнал)
Достаточно подключить видеоустройство к проектору, используя любой из
описанных выше способов подключения, однако эти способы подключения
обеспечивают разное качество видео. Выбор способа подключения зависит от
наличия соответствующих разъемов на проекторе и видеоустройстве
и от нужного
качества изображения:
Ноутбук или настольный
компьютер
Кабель VGA
Кабель VGA
Переходной
кабель
VGA/DVI-A
или
Монитор
Активный выход VGA
состояние
Состояние проектора
Включить питание Режим ожидания
Вкл. (По умолчанию)
Активный разъем: *COMPUTER
IN 1/*COMPUTER IN 2/
COMPUTER OUT/AUDIO IN/
AUDIO OUT
Активный разъем: COMPUTER
IN 1/COMPUTER OUT/AUDIO
IN/AUDIO OUT
Выкл. N/A N/A
* Отображаемый сигнал с разъема COMPUTER OUT, зависит от того, какой сигнал
(COMPUTER IN 1 или COMPUTER IN 2) выбран для проектора.
