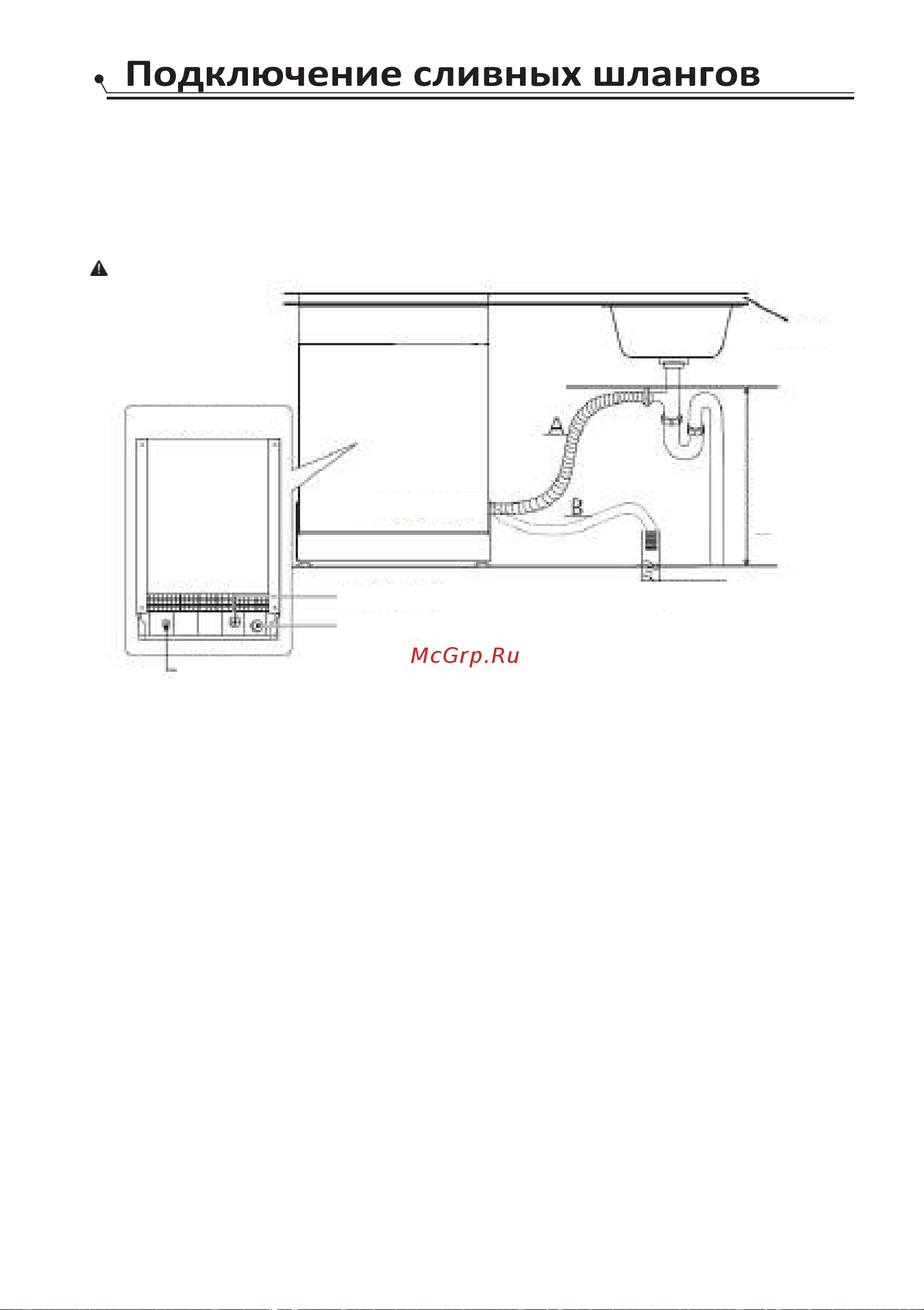

Вставьте сливной шланг в канализационную трубу диаметром 4 см и
более или направьте шланг в раковину, не допуская его сгибания или
передавливания. Расстояние от пола до верхней точки шланга должно
быть менее 1000 мм. Свободный конец шланга должен быть погружен в
воду, чтобы избежать противопотока по шлангу.
Обязательно зафиксируйте шланг либо в положении А или в положении В.
Слив остатков воды из шлангов
Если раковина находится на высоте более 1000 мм от пола, то нельзя
непосредственно в неё слить воду, оставшуюся в шлангах. В таком
случае воду из шлангов необходимо сливать в тазы или другие
подходящие ёмкости, которые следует устанавливать ниже раковины.
Выпускной фитинг
Подсоедините сливной шланг. Во избежание утечек воды сливной шланг
должен быть надлежащим образом подсоединен к соответствующему
фитингу. Убедитесь, что сливной шланг не изогнут и не передавлен.
Удлинительный шланг
Если вам необходимо удлинить сливной шланг, то используйте для
наращивания шланг аналогичный имеющемуся сливному шлангу. Длина
удлинительного шланга не должна превышать 4 м. В противном случае это
может негативно сказаться на эффективности мойки.
Подсоединение сифона
Подсоединение к сливу должно быть выполнено на высоте менее 1000
мм (максимум) от дна посудомоечной машины. Сливной шланг должен
быть закреплён.
Сливной шланг
Вход воды
Сливная труба
Шнур электропитания
Задняя часть
Столешница
40 мм
Макс. 1000 мм
19
