12 | Deutsch
1 609 929 Y58 | (23.3.11) Bosch Power Tools
– Verschieben Sie den Tiefenanschlag 24 so auf dem Teles-
koprohr 25, dass der im Bild gezeigte Abstand X Ihrer ge-
wünschten Bohrtiefe entspricht.
– Ziehen Sie die Klemmschraube 23 in dieser Position fest.
Betrieb
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
Betriebsart einstellen
Mit dem Schlag-/Drehstopp-Schalter 9 wählen Sie die Be-
triebsart des Elektrowerkzeugs.
Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem
Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschä-
digt werden.
– Drücken Sie zum Wechsel der Betriebsart die Entriege-
lungstaste 8 und drehen Sie den Schlag-/Drehstopp-
Schalter 9 in die gewünschte Position, bis er hörbar einras-
tet.
Drehrichtung einstellen
Mit dem Drehrichtungsumschalter 13 können Sie die Dreh-
richtung des Elektrowerkzeuges ändern.
Betätigen Sie den Drehrichtungsumschalter 13 nur bei
Stillstand des Elektrowerkzeuges.
Rechtslauf: Drücken Sie den Drehrichtungsumschalter
13 bis zum Anschlag in Position .
Linkslauf: Drücken Sie den Drehrichtungsumschalter 13
bis zum Anschlag in Position .
Stellen Sie die Drehrichtung zum Hammerbohren, Bohren
und Meißeln immer auf Rechtslauf.
Ein-/Ausschalten
–Zum Einschalten des Elektrowerkzeugs drücken Sie den
Ein-/Ausschalter 7.
–Zum Ausschalten lassen Sie den Ein-/Ausschalter 7 los.
Drehzahl/Schlagzahl einstellen
Sie können die Drehzahl/Schlagzahl des eingeschalteten
Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit
Sie den Ein-/Ausschalter 7 eindrücken.
Leichter Druck auf den Ein-/Ausschalter 7 bewirkt eine nied-
rige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht
sich die Drehzahl/Schlagzahl.
Überlastkupplung
Klemmt oder hakt das Einsatzwerkzeug, wird der An-
trieb zur Bohrspindel unterbrochen. Halten Sie, wegen
der dabei auftretenden Kräfte, das Elektrowerkzeug
immer mit beiden Händen gut fest und nehmen Sie ei-
nen festen Stand ein.
Schalten Sie das Elektrowerkzeug aus und lösen Sie
das Einsatzwerkzeug, wenn das Elektrowerkzeug blo-
ckiert. Beim Einschalten mit einem blockierten Bohr-
werkzeug entstehen hohe Reaktionsmomente.
Arbeitshinweise
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Verändern der Meißelstellung (Vario-Lock)
Sie können den Meißel in 36 Stellungen arretieren. Dadurch
können Sie die jeweils optimale Arbeitsposition einnehmen.
– Setzen Sie den Meißel in die Werkzeugaufnahme ein.
– Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Posi-
tion „Vario-Lock“ (siehe „Betriebsart einstellen“,
Seite 12).
– Drehen Sie das Einsatzwerkzeug in die gewünschte Mei-
ßelstellung.
– Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Posi-
tion „Meißeln“. Die Werkzeugaufnahme ist damit arretiert.
– Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf.
Schrauberbits einsetzen (siehe Bild L)
Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf
die Mutter/Schraube auf. Sich drehende Einsatzwerk-
zeuge können abrutschen.
Zur Verwendung von Schrauberbits benötigen Sie einen Uni-
versalhalter 28 mit SDS-plus-Aufnahmeschaft (Zubehör).
– Reinigen Sie das Einsteckende des Aufnahmeschaftes und
fetten Sie es leicht ein.
– Setzen Sie den Universalhalter drehend in die Werkzeug-
aufnahme ein, bis er selbsttätig verriegelt wird.
– Prüfen Sie die Verriegelung durch Ziehen am Universalhal-
ter.
– Setzen Sie einen Schrauberbit in den Universalhalter. Ver-
wenden Sie nur zum Schraubenkopf passende Schrauber-
bits.
– Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Posi-
tion „Bohren“.

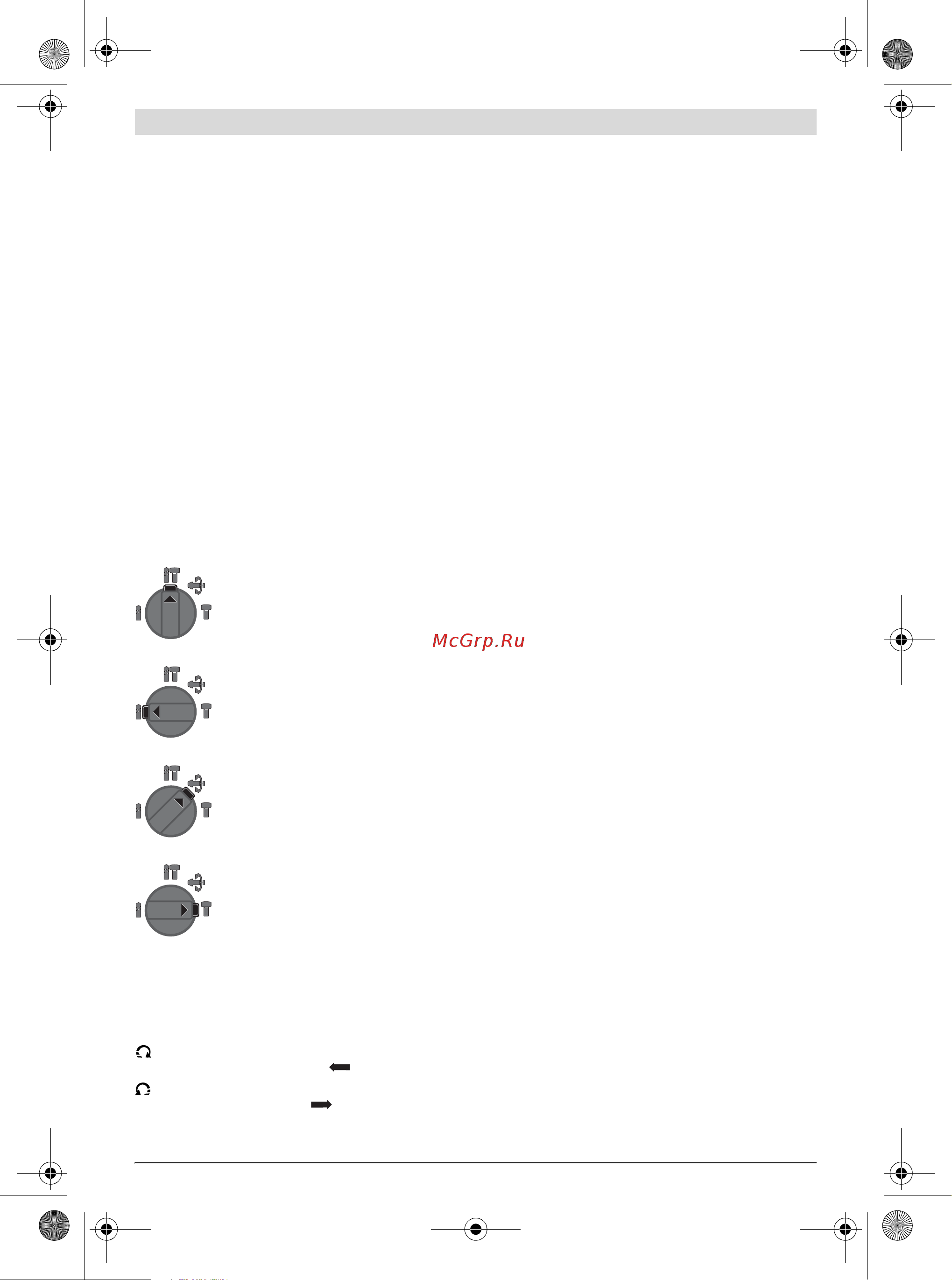

Position zum Hammerbohren in Beton oder
Stein
Position zum Bohren ohne Schlag in Holz,
Metall, Keramik und Kunststoff sowie zum
Schrauben
Position Vario-Lock zum Verstellen der Mei-
ßelposition
In dieser Position rastet der Schlag-/Dreh-
stopp-Schalter 9 nicht ein.
Position zum Meißeln
