Português | 43
Bosch Power Tools 1 609 929 Y58 | (23.3.11)
Ajustar o sentido de rotação
Com o comutador do sentido de rotação 13 é possível mudar
o sentido de rotação da ferramenta eléctrica.
Só accionar o comutador de sentido de rotação 13 com
a ferramenta eléctrica parada.
Rotação à direita: Premir o comutador do sentido de ro-
tação 13 completamente para a posição .
Rotação à esquerda: Premir o comutador do sentido de
rotação 13 completamente para a posição .
Ajustar o sentido de rotação para furar com percussão, furar
e cinzelar sempre na marcha à direita.
Ligar e desligar
–Para ligar a ferramenta eléctrica, deverá pressionar o in-
terruptor de ligar-desligar 7.
–Para desligar, deverá soltar o interruptor de ligar-desligar
7.
Ajustar o n° de rotações/de percussões
O número de rotações/de percussões da ferramenta eléctrica
ligada pode ser regulado sem escalonamento, dependendo
de quanto premir o interruptor de ligar-desligar 7.
Uma leve pressão sobre o interruptor de ligar-desligar 7 pro-
voca um baixo n° de rotações/n° de percussões. Aumentando
a pressão, é aumentado o n° de rotações/n° de percussões.
Acoplamento de sobrecarga
O accionamento do veio de perfuração é interrompido
se a ferramenta de trabalho emperrar ou enganchar.
Sempre segurar, devido às forças produzidas, a ferra-
menta eléctrica firmemente com ambas as mãos e man-
ter uma posição firme.
Desligar a ferramenta eléctrica e soltar a ferramenta
de trabalho, se a ferramenta eléctrica bloquear. Ao li-
gar o aparelho com uma broca bloqueada são produzi-
dos altos momentos de reacção.
Indicações de trabalho
Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Alterar a posição do cinzel (Vario-Lock)
O cinzel pode ser travado em 36 posições. Desta forma é pos-
sível colocá-lo na posição optimizada para o respectivo traba-
lho.
– Introduzir o cinzel no encabadouro.
– Girar o interruptor de percussão/paragem de rotação 9 pa-
ra a posição “Vario-Lock” (veja “Ajustar o tipo de funciona-
mento”, página 42).
– Girar o encabadouro para a posição do cinzel desejada.
– Girar o interruptor de percussão/paragem de rotação 9 pa-
ra a posição “cinzelar”. Desta forma a fixação da ferramen-
ta é travada.
– Para cinzelar, o sentido de rotação deve ser colocado na
marcha à direita.
Introduzir bits de aparafusamento (veja figura L)
Utilizar os punhos adicionais fornecidos com a ferra-
menta eléctrica. A perda de controle sobre a ferramenta
eléctrica pode levar a lesões.
Para os bits de aparafusamento é necessário um porta-bits
universal 28 com admissão SDS-plus (acessório).
– Limpar a extremidade de encaixe do encabadouro e lubri-
ficá-la levemente.
– Introduzir a ferramenta de trabalho no porta-bits univer-
sal, girando até travar-se automaticamente.
– Puxar pelo porta-bits universal para controlar o travamen-
to.
– Introduzir um bit de aparafusamento no porta-bits univer-
sal. Só utilizar bits de aparafusamento apropriados para o
cabeçote de aparafusamento.
– Girar o interruptor de percussão/paragem de rotação 9 pa-
ra a posição “Furar”.
– Para retirar o porta-bits universal e empurrar a bucha de
travamento 5 para trás e retirar o porta-bits universal 28
da admissão de ferramentas.
Manutenção e serviço
Manutenção e limpeza
Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Manter a ferramenta eléctrica e as aberturas de venti-
lação sempre limpas, para trabalhar bem e de forma se-
gura.
Uma capa de protecção contra pó deve ser substituida
imediatamente. Recomendamos que esta tarefa seja
efectuada por uma oficina de serviço pós-venda.
– Limpar a admissão de ferramentas 3 após cada utilização.
Se a ferramenta eléctrica falhar apesar de cuidadosos proces-
sos de fabricação e de teste, a reparação deverá ser executa-
da por uma oficina de serviço autorizada para ferramentas
eléctricas Bosch.
Para todas as questões e encomendas de peças sobressalen-
tas é imprescindível indicar o número de produto de
10 dígitos como consta na placa de características da ferra-
menta eléctrica.

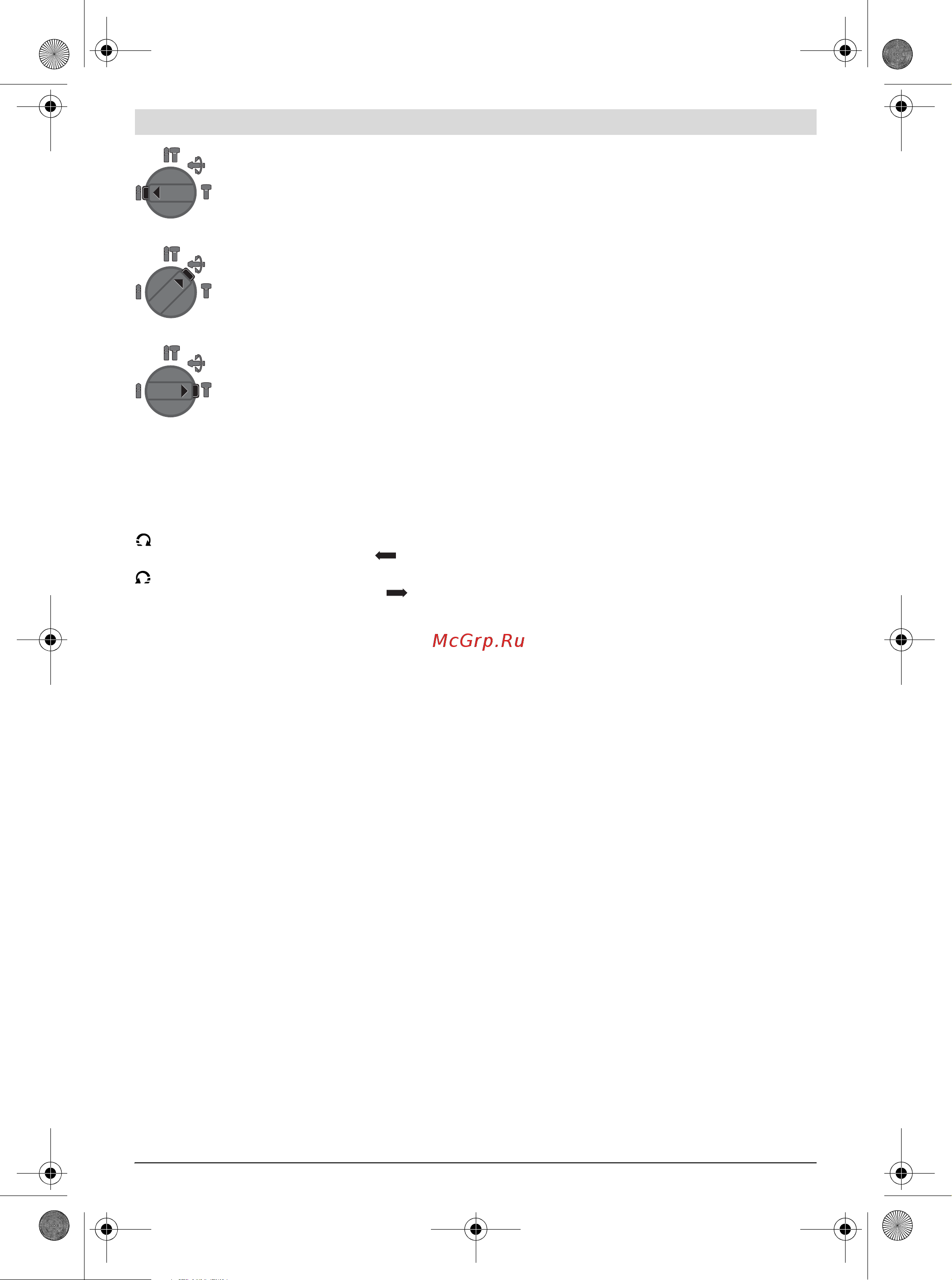

Posição para furar sem percussão, em
madeira, metal, cerâmica e plástico, assim
como para aparafusar
Posição Vario-Lock para mudar a posição de
cinzelar
O interruptor de percussão/paragem de ro-
tação 9 não engata nesta posição.
Posição para cinzelar
OBJ_BUCH-770-005.book Page 43 Wednesday, March 23, 2011 2:38 PM
