u
Přístroj vyrovnejte pomocí
přiloženého klíče na seřizova-
cích nožkách (A) a pomocí
vodováhy tak, aby stál pevně
a rovně.
u
Pak dvířka podepřete:
Seřizovací nožku vyšroubujte
na stojanu ložiska (B), až
přiléhá na podlaze, pak šrou-
bujte dále o 90°.
Když se spotřebič Side-by-Side (S...) montuje společně s
druhým spotřebičem (jako kombinace SBS):
u
Postupujte podle montážního návodu pro chladničku s
mrazničkou Side-by-Side. (Sáček s příslušenstvím
mrazničky SBS příp. chladničky s mrazničkou)
Poznámka
u
Čištění spotřebiče (viz 6.2) .
Když se přístroj instaluje ve velmi vlhkém prostředí, může se na
vnější straně přístroje tvořit kondenzát.
u
Je třeba dbát na správný přívod vzduchu a větrání v místě
instalace!
4.3 Změna strany otvírání dveří
V případě potřeby lze změnit stranu otevírání:
POZOR
Nebezpečí poškození kondenzátem u přístrojů Side-by-Side!
Když se spotřebič Side-by-Side (S...) montuje společně s
druhým spotřebičem (jako kombinace SBS), musí zůstat strana
otevírání dveří, stejná jaká byla při dodání.
u
Stranu otvírání dveří neměňte.
Zajistěte, aby byly připraveny tyto nástroje:
q
Torx® 25
q
Torx® 15
q
Šroubovák
q
případně akumulátorový šroubovák
q
případně druhá osoba pro montážní práce
4.3.1 Demontáž dveří
Poznámka
u
Před odejmutím dvířek vyberte z dveřních přihrádek potra-
viny, aby pak potraviny nevypadávaly ven.
Fig. 4
u
Dveře zavřete.
u
Kryt
Fig. 4 (10)
stáhněte dopředu a nahoru.
u
Kryt
Fig. 4 (11)
zvedněte.
UPOZORNĚNÍ
Nebezpečí zranění, když se dveře převrátí!
u
Dveře držte pevně.
u
Dveře opatrně odstavte.
u
Horní stojan ložiska
Fig. 4 (12)
odšroubujte (2 krát Torx®
25)
Fig. 4 (13)
a stáhněte nahoru.
u
Dveře sejměte směrem nahoru a odložte stranou.

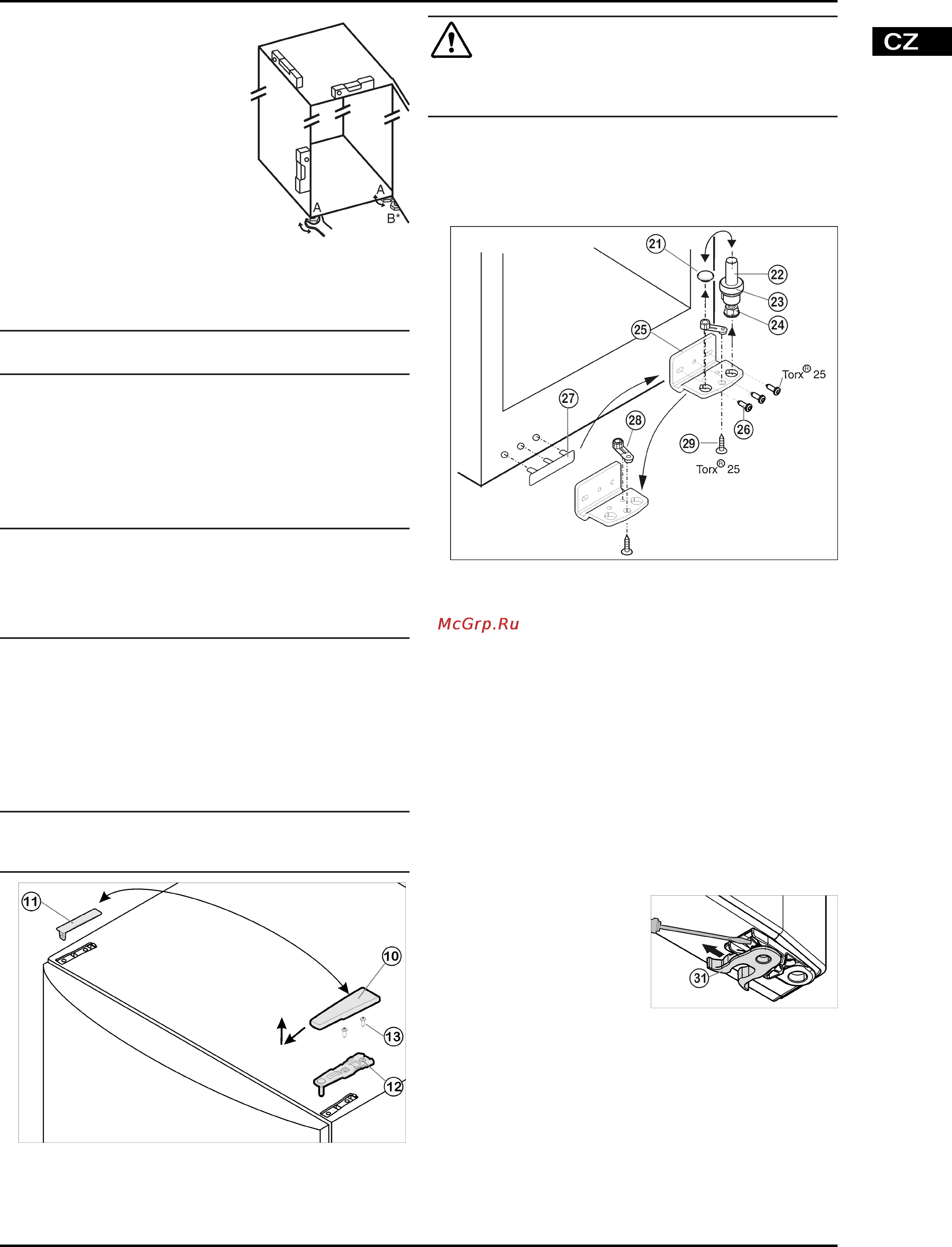

4.3.2 Přemístění dílů ložiska
Fig. 5
u
Ložiskový čep
Fig. 5 (22)
včetně podložky
Fig. 5 (23)
a
seřizovací nožky
Fig. 5 (24)
vytáhněte nahoru.
u
Zátku
Fig. 5 (21)
odstraňte.
u
Stojan ložiska
Fig. 5 (25)
odšroubujte
Fig. 5 (26)
.
u
Ložiskový díl
Fig. 5 (28)
odšroubujte
Fig. 5 (29)
a přemístěte
jej do protilehlého upínacího otvoru stojanu ložiska, pak ho
znovu pevně přišroubujte.
u
Krytku na straně madla
Fig. 5 (27)
opatrně vytáhněte a
přemístěte na druhou stranu.
u
Stojan ložiska
Fig. 5 (25)
na nové straně závěsu zase
přišroubujte příp. pomocí akumulátorového šroubováku
(momentem 4 Nm).
u
Zátku
Fig. 5 (21)
zase vložte do druhé díry.
u
Ložiskový čep
Fig. 5 (22)
včetně podložky a seřizovací
nožky zase nasaďte. Přitom dávejte pozor, aby zajišťovací
vačka směřovala dozadu.
4.3.3 Přemístění madla
u
Pružinovou svorku
Fig. 6 (31)
přesadit: Stis-
knout zarážku pro uchy-
cení, přesto stáhněte
pružinovou svorku.
u
Pružinovou svorku na
nové straně závěsu
znova nasuňte dokud
nezaskočí.
Fig. 6
Uvedení do provozu
5
