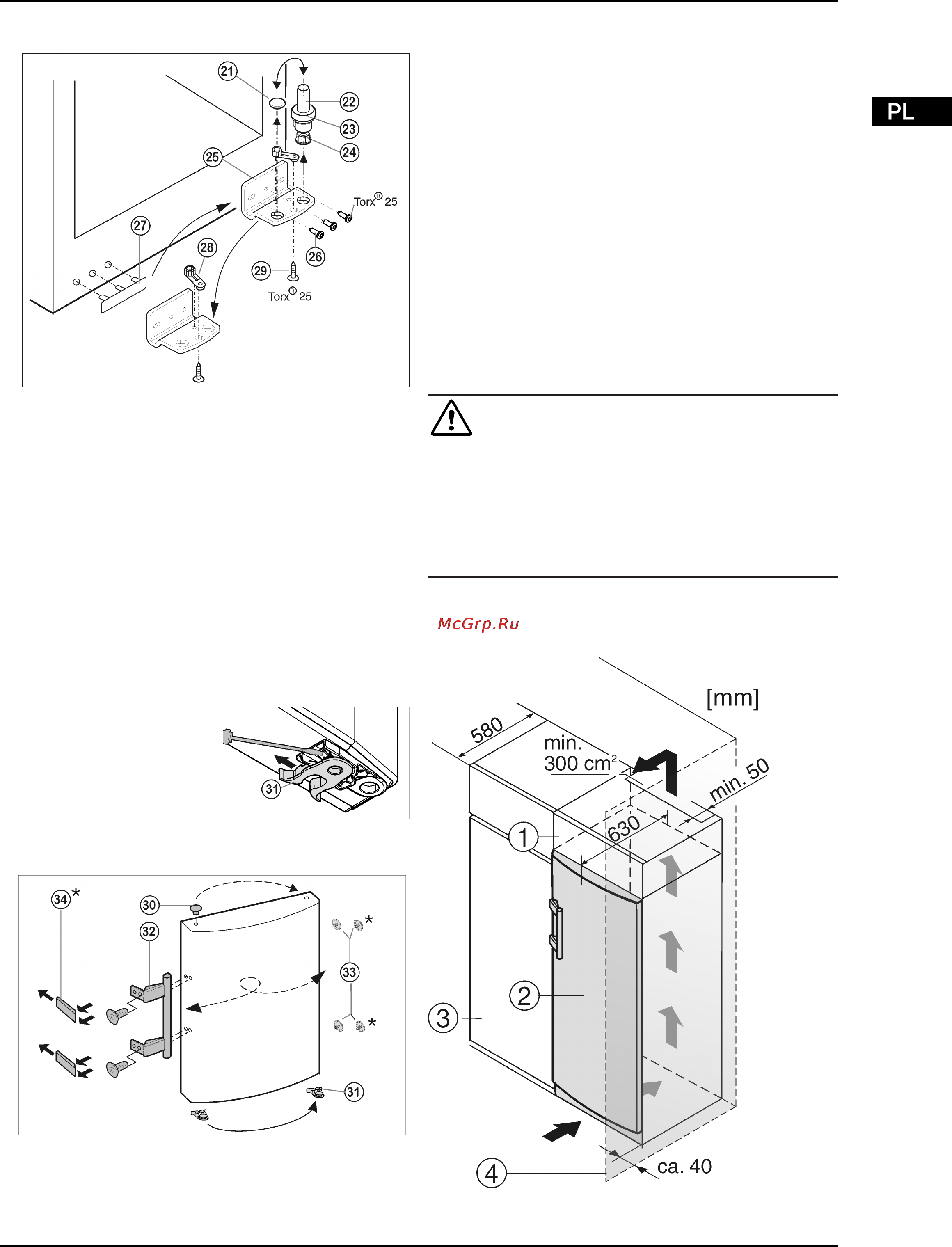

4.3.2 Przekładanie płytek zawiasów
Fig. 5
u
Trzpień zawiasu
Fig. 5 (22)
kompletny, z podkładką
Fig. 5 (23)
i nóżką
Fig. 5 (24)
, wyciągnąć do góry.
u
Unieść zatyczki
Fig. 5 (21)
.
u
Odkręcić
Fig. 5 (25)
płytkę zawiasu
Fig. 5 (26)
.
u
Odkręcić element zawiasu
Fig. 5 (28)
, przełożyć do prze-
ciwległego otworu zawiasu i tam dokręcić.
u
Zdjąć i przełożyć osłonkę po stronie uchwytu
Fig. 5 (27)
na
przeciwległą stronę.
u
Przykręcić mocnopłytkę zawiasu
Fig. 5 (25)
na nowej stronie
(z siłą 4 Nm), w razie potrzeby za pomocą wkrętarki
akumulatorowej.
u
Zatyczki
Fig. 5 (21)
ponownie włożyć do innego otworu.
u
Trzpień zawiasu
Fig. 5 (22)
kompletny, z podkładką i nóżką
włożyć ponownie. Przy tym zwrócić uwagę, by krzywka
zatrzaskowa wskazywała do tyłu.
4.3.3 Przekładanie uchwytu
u
Przenieść zacisk spręży-
nowy
Fig. 6 (31)
:
Zatrzask przycisnąć w
dół, przy tym zdjąć zacisk
sprężynowy.
u
Zacisk sprężynowy
wsunąć ponownie po
stronie zawiasu do
momentu aż się zablo-
kuje.
Fig. 6
Fig. 7
u
Wyciągnąć wkładkę
Fig. 7 (33)
z zawiasu drzwi i przełożyć
na drugą stronę.
u
Zdemontować uchwyt drzwi
Fig. 7 (32)
, zatyczki
Fig. 7 (33)
oraz płytki dociskowe*
Fig. 7 (34)
i przełożyć je na prze-
ciwną stronę.
u
Przy montażu płytek dociskowych po przeciwnej stronie
zwracać uwagę na ich prawidłowe zazębienie.*
4.3.4 Montaż drzwi
u
Założyć drzwi od góry na dolny sworzeń zawiasu
Fig. 5 (22)
.
u
Zamknąć drzwi.
u
Włożyć w drzwi górną płytkę zawiasu
Fig. 4 (12)
po nowej
stronie zawiasów.
u
Przykręcić mocno górną płytkę zawiasu
Fig. 4 (12)
( z siłą
4 Nm)(2 razy Torx® 25)
Fig. 4 (13)
. Ewentualnie nakłuć
otwory pod śruby lub użyć wkrętarki akumulatorowej.
u
Zazębić osłonę
Fig. 4 (10)
i osłonę
Fig. 4 (11)
odpowiednio
po przeciwległej stronie.
4.3.5 Ustawianie drzwi
u
Korzystając ew. z obu podłużnych otworów w dolnej płytce
zawiasu
Fig. 5 (25)
ustawić drzwi w jednej linii z obudową
urządzenia. W tym celu wykręcić środkową śrubę.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń spowodowanych wypadającymi
drzwiami!
Jeśli zawiasy nie są przykręcone wystarczająco mocno, drzwi
mogą wypaść. Może to spowodować poważne obrażenia.
Ponadto drzwi ew. nie zamykają się i urządzenie nie może
prawidłowo chłodzić.
u
Płytki zawiasów przykręcić mocno z siłą 4 Nm.
u
Wszystkie śruby skontrolować, w razie potrzeby dokręcić.
4.4 Ustawianie w ciągu szafek kuchen-
nych
Fig. 8
(1) Szafka nasadzana (3) Szafka kuchenna
(2) Urządzenie (4) Ściana
Uruchomienie
15
