Відведіть кришку
Fig. 4 (10)
вперед і вгору.
u
Зніміть кришку
Fig. 4 (11)
.
ОБЕРЕЖНО
Небезпека пошкодження пристрою через перекидання
дверцят!
u
Добре притримуйте дверцята.
u
Обережно зачиняйте дверцята.
u
Викрутіть верхній опорний кронштейн
Fig. 4 (12)
(2 шт.
Torx® 25)
Fig. 4 (13)
і відведіть вгору.
u
Зніміть дверцята, рухаючи їх вгору, а потім відкладіть
вбік.

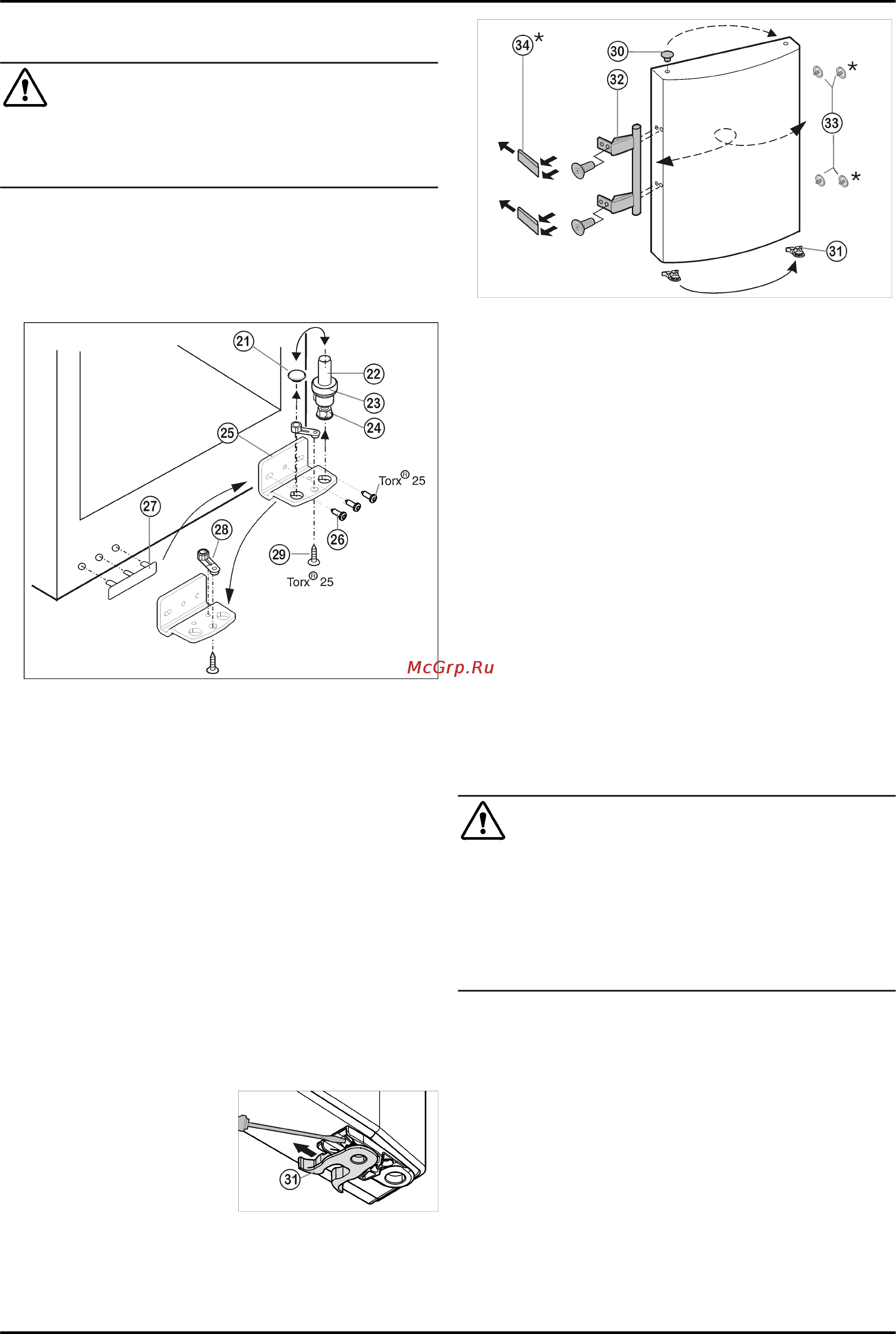

4.3.2 Переставляння опорних деталей
Fig. 5
u
Зніміть, потягнувши догори, опорний гвинт
Fig. 5 (22)
у
комплекті, разом з шайбою
Fig. 5 (23)
та установочною
ніжкою
Fig. 5 (24)
.
u
Зніміть
Fig. 5 (21)
пробку.
u
Відгвинтіть
Fig. 5 (26)
опорний кронштейн
Fig. 5 (25)
.
u
Відкрутіть
Fig. 5 (29)
опорну деталь
Fig. 5 (28)
і вставте в
протилежний отвір опорного кронштейну, знову
пригвинтіть.
u
Обережно зніміть кришку з боку ручки
Fig. 5 (27)
і пере-
ставте на протилежний бік.
u
Пригвинтіть опорний кронштейн
Fig. 5 (25)
на новий бік
шарніра (з моментом 4 Нм). За потреби використо-
вуйте викрутку з акумулятором.
u
Знову вставте пробку
Fig. 5 (21)
в отвір, що залишився
вільним.
u
Встановіть на місце опорний гвинт
Fig. 5 (22)
у
комплекті, разом з шайбою та установочною ніжкою.
При цьому виступ фіксатора повинен бути спрямований
назад.
4.3.3 Перестановка ручок
u
переставити
Fig. 6 (31)
пружинний затискач:
Натиснути язичок
защіпки вниз, зняти з
нього пружинний зати-
скач.
u
Вставити пружинний
затискач на новому боці
шарніра доки він не
зафіксується.
Fig. 6
Fig. 7
u
Витягніть пробки
Fig. 7 (33)
із втулок на дверцятах і
переставте їх.
u
Зніміть ручку дверцят
Fig. 7 (32)
, пробки
Fig. 7 (33)
та
пластини*
Fig. 7 (34)
і переставте на протилежний бік.
u
При встановленні пластин на протилежному боці слід-
куйте за правильною фіксацією.*
4.3.4 Монтування дверцят
u
Встановіть дверцята згори на нижній опорний гвинт
Fig. 5 (22)
.
u
Закрийте дверцята.
u
Встановіть верхній опорний кронштейн
Fig. 4 (12)
в
дверцята на новий бік шарніра.
u
Пригвинтіть верхній опорний кронштейн
Fig. 4 (12)
(з
моментом 4 Нм) гвинтами (2 шт. Torx® 25)
Fig. 4 (13)
.
Попередньо зробіть отвори для гвинтів або використо-
вуйте викрутку з акумулятором.
u
Кришку
Fig. 4 (10)
та кришку
Fig. 4 (11)
зафіксуйте з
протилежного боку.
4.3.5 Вирівнювання дверцят
u
У разі необхідності за допомогою двох довгастих
отворів на опорному кронштейні знизу
Fig. 5 (25)
вста-
новіть дверцята на одній осі з корпусом. Для цього
викрутіть середній гвинт.
ПОПЕРЕДЖЕННЯ
Небезпека травмування через дверцята, що падають!
Якщо опорні деталі недостатньо добре прикручені, двер-
цята можуть впасти. Це може призвести до тяжких ушкод-
жень. Крім того, якщо дверцята не зачиняються щільно,
прилад охолоджує неправильно.
u
Прикрутіть опорні кронштейни з зусиллям 4 Нм.
u
Перевіряйте, чи міцно затягнуті всі болти, в разі необхід-
ності - затягуйте їх.
Початок екусплуатації
36
