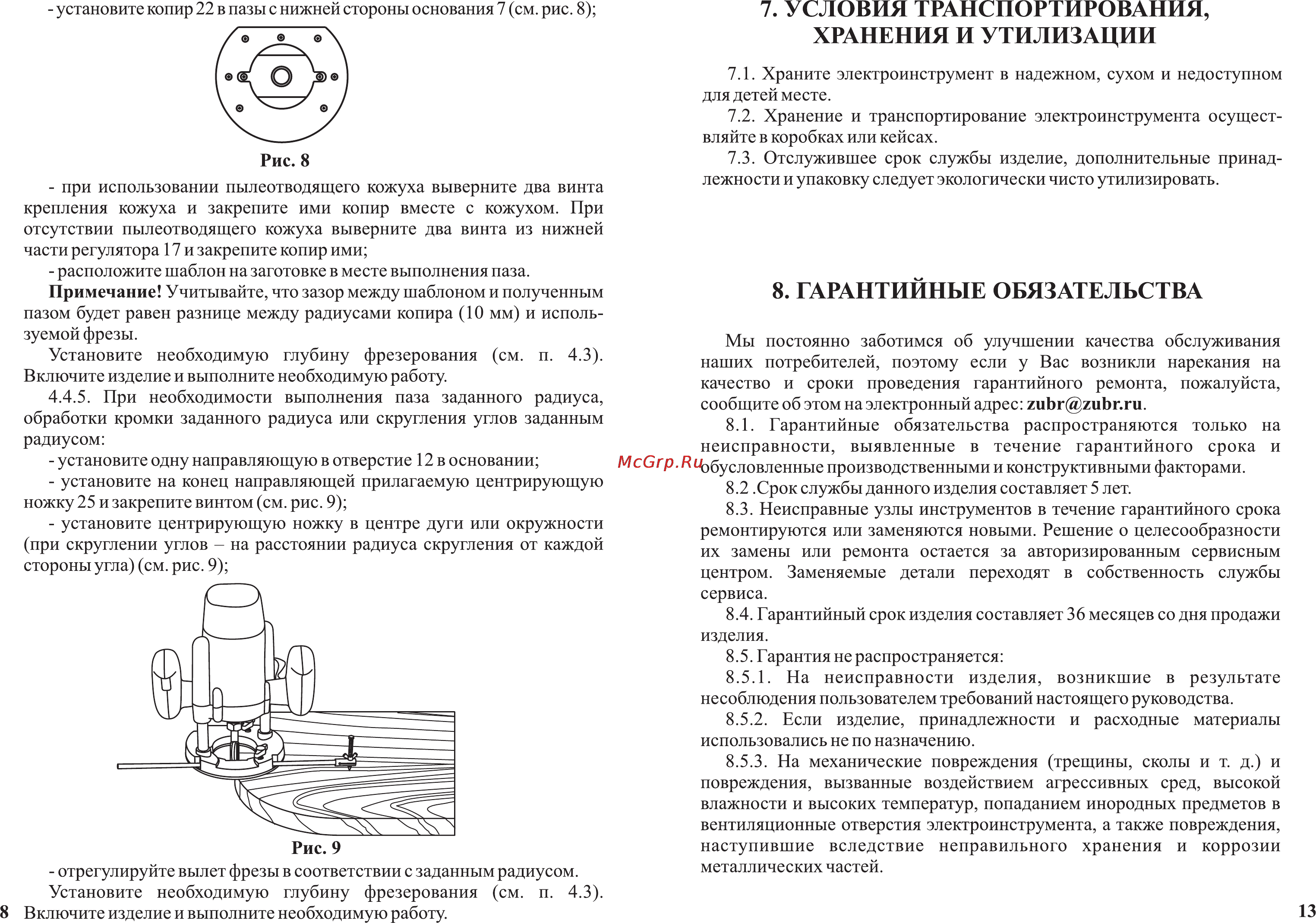

установите копир 22 в пазы с нижней стороны основания 7 см рис 8 при использовании пылеотводящего кожуха выверните два винта крепления кожуха и закрепите ими копир вместе с кожухом При отсутствии пылеотводящего кожуха выверните два винта из нижней части регулятора 17 и закрепите копир ими расположите шаблон на заготовке в месте выполнения паза Примечание Учитывайте что зазор между шаблоном и полученным пазом будет равен разнице между радиусами копира 10 мм и исполь зуемой фрезы Установите необходимую глубину фрезерования см и 4 3 Включите изделие и выполните необходимую работу 4 4 5 При необходимости выполнения паза заданного радиуса обработки кромки заданного радиуса или скругления углов заданным радиусом установите одну направляющую в отверстие 12 в основании установите на конец направляющей прилагаемую центрирующую ножку 25 и закрепите винтом см рис 9 установите центрирующую ножку в центре дуги или окружности при скруглении углов на расстоянии радиуса скругления от каждой стороны угла см рис 9 Рис 9 отрегулируйте вылет фрезы в соответствии с заданным радиусом Установите необходимую глубину фрезерования см п 4 3 8 Включите изделие и выполните необходимую работу 7 УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ ХРАНЕНИЯ И УТИЛИЗАЦИИ 7 1 Храните электроинструмент в надежном сухом и недоступном для детей месте 7 2 Хранение и транспортирование электроинструмента осущест вляйте в коробках или кейсах 7 3 Отслужившее срок службы изделие дополнительные принад лежности и упаковку следует экологически чисто утилизировать 8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Мы постоянно заботимся об улучшении качества обслуживания наших потребителей поэтому если у Вас возникли нарекания на качество и сроки проведения гарантийного ремонта пожалуйста сообщите об этом на электронный адрес zubr zubr ru 8 1 Гарантийные обязательства распространяются только на неисправности выявленные в течение гарантийного срока и обусловленные производственными и конструктивными факторами 8 2 Срок службы данного изделия составляет 5 лет 8 3 Неисправные узлы инструментов в течение гарантийного срока ремонтируются или заменяются новыми Решение о целесообразности их замены или ремонта остается за авторизированным сервисным центром Заменяемые детали переходят в собственность службы сервиса 8 4 Гарантийный срок изделия составляет 36 месяцев со дня продажи изделия 8 5 Гарантия не распространяется 8 5 1 На неисправности изделия возникшие в результате несоблюдения пользователем требований настоящего руководства 8 5 2 Если изделие принадлежности и расходные материалы использовались не по назначению 8 5 3 На механические повреждения трещины сколы и т д и повреждения вызванные воздействием агрессивных сред высокой влажности и высоких температур попаданием инородных предметов в вентиляционные отверстия электроинструмента а также повреждения наступившие вследствие неправильного хранения и коррозии металлических частей 13
