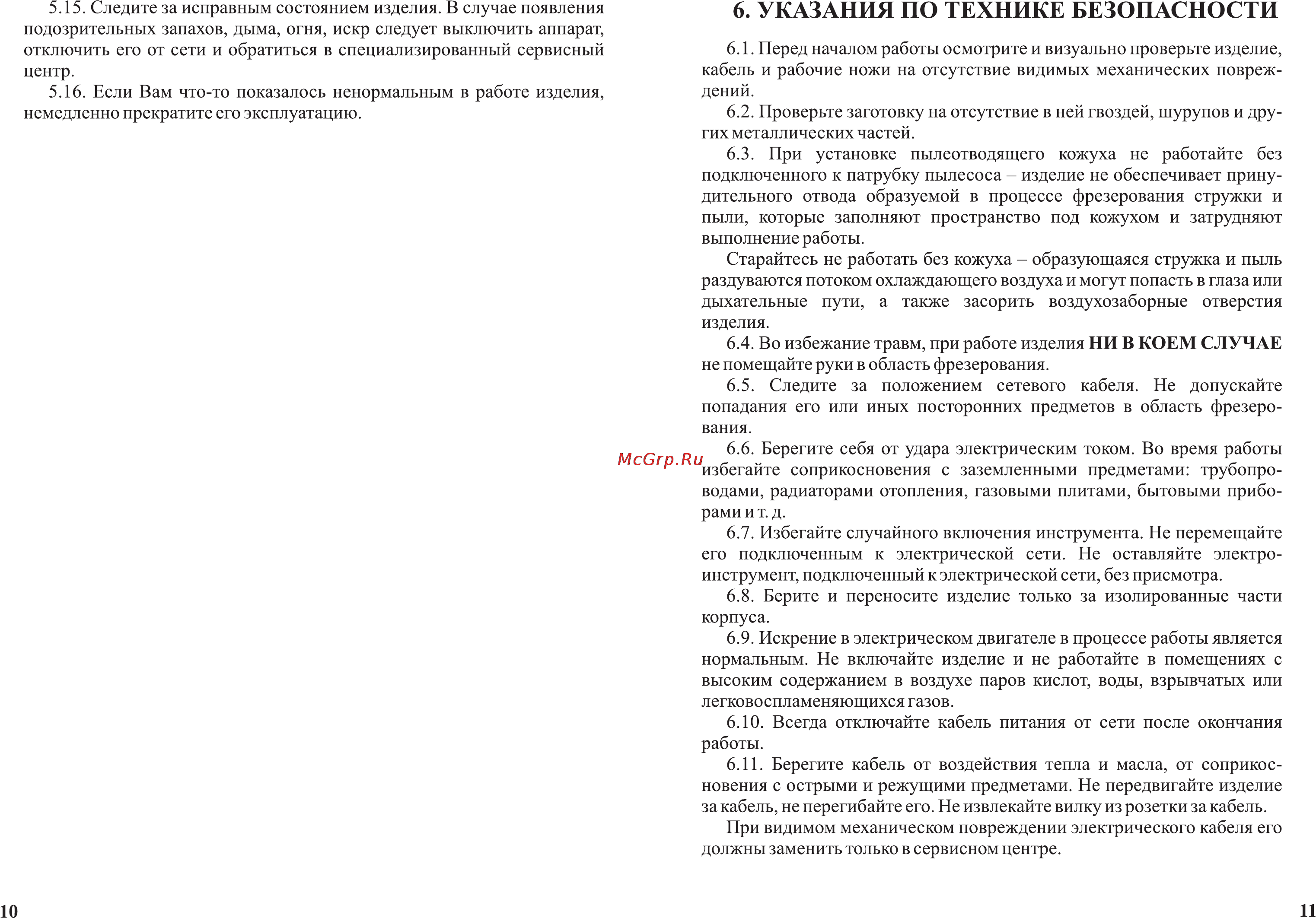

5 15 Следите за исправным состоянием изделия В случае появления подозрительных запахов дыма огня искр следует выключить аппарат отключить его от сети и обратиться в специализированный сервисный центр 5 16 Если Вам что то показалось ненормальным в работе изделия немедленно прекратите его эксплуатацию 10 6 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 6 1 Перед началом работы осмотрите и визуально проверьте изделие кабель и рабочие ножи на отсутствие видимых механических повреж дений 6 2 Проверьте заготовку на отсутствие в ней гвоздей шурупов и дру гих металлических частей 6 3 При установке пылеотводящего кожуха не работайте без подключенного к патрубку пылесоса изделие не обеспечивает прину дительного отвода образуемой в процессе фрезерования стружки и пыли которые заполняют пространство под кожухом и затрудняют выполнение работы Старайтесь не работать без кожуха образующаяся стружка и пыль раздуваются потоком охлаждающего воздуха и могут попасть в глаза или дыхательные пути а также засорить воздухозаборные отверстия изделия 6 4 Во избежание травм при работе изделия НИ В КОЕМ СЛУЧАЕ не помещайте руки в область фрезерования 6 5 Следите за положением сетевого кабеля Не допускайте попадания его или иных посторонних предметов в область фрезеро вания 6 6 Берегите себя от удара электрическим током Во время работы избегайте соприкосновения с заземленными предметами трубопро водами радиаторами отопления газовыми плитами бытовыми прибо рами и т д 6 7 Избегайте случайного включения инструмента Не перемещайте его подключенным к электрической сети Не оставляйте электро инструмент подключенный к электрической сети без присмотра 6 8 Берите и переносите изделие только за изолированные части корпуса 6 9 Искрение в электрическом двигателе в процессе работы является нормальным Не включайте изделие и не работайте в помещениях с высоким содержанием в воздухе паров кислот воды взрывчатых или легковоспламеняющихся газов 6 10 Всегда отключайте кабель питания от сети после окончания работы 6 11 Берегите кабель от воздействия тепла и масла от соприкос новения с острыми и режущими предметами Не передвигайте изделие за кабель не перегибайте его Не извлекайте вилку из розетки за кабель При видимом механическом повреждении электрического кабеля его должны заменить только в сервисном центре 11
